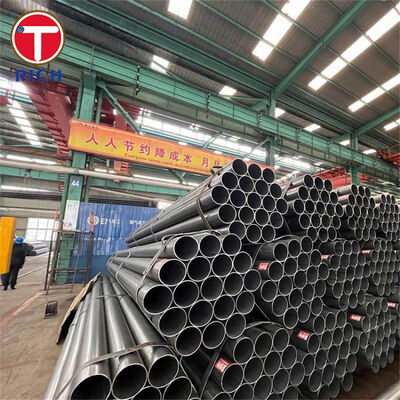

GB/T 33156 Tabung baja las presisi tarik dingin untuk mata air gas

GB/T 33156 tabung baja las presisi ditarik dingin dirancang untuk pembuatan tabung tekanan dari mata air gas.Tabung diproduksi dari kerongkongan yang dilas dengan resistensi listrik diikuti dengan menggambar dingin atau penggulung dingin, memberikan kontraksi, peningkatan konsentrisitas dan permukaan internal yang halus.

Keakuratan dimensi dan kualitas permukaan internal sangat penting karena tabung biasanya bekerja langsung dengan piston, panduan, elemen penyegelan dan ruang nitrogen bertekanan.Geometri tabung yang stabil membantu mengurangi keausan segel, kebocoran gas, variasi gesekan dan kekuatan perpanjangan yang tidak konsisten.

GB/T 33156-2016 adalah standar produk khusus Cina saat ini untuk tabung las presisi untuk mata air gas.Proyek revisi nasional saat ini mengkonsolidasikan GB/T 33156-2016 dan GB/T 31315-2014 menjadi standar yang lebih luas untuk tabung struktural las presisi yang ditarik dingin atau digulung dingin.

Spesifikasi

Diameter Dalam Terkontrol

Diameter bagian dalam dapat dikontrol sebagai dimensi yang diperintahkan utama. ini penting ketika piston gas-spring, bus guide dan paket penyegelan beroperasi langsung terhadap lubang tabung.

Untuk ukuran yang dipilih, toleransi ID dapat dikontrol dalam kisaran ± 0,03 ∼ 0,05 mm, tergantung pada ketebalan dinding, rasio reduksi dan kondisi pengolahan panas.

Permukaan kerja internal yang halus

Precision cold drawing mengurangi ketidakselarasan garis las dan meningkatkan permukaan internal dibandingkan dengan tabung ERW biasa.4 μm tersedia untuk aplikasi tabung gas-spring.

Sebuah lubang yang lebih halus membantu:

• mengurangi abrasi segel dinamis;
• menstabilkan gesekan pemisahan;
• Batas nilai internal;
• meningkatkan retensi gas selama siklus kompresi berulang.

Peningkatan Konsentrasi

Menggambar dingin melalui mati dan di atas mandrel secara bersamaan mengoreksi diameter luar, diameter dalam dan distribusi dinding.Hal ini memberikan konsentrisitas yang lebih konsisten daripada tabung mekanik las standar.

Konsentrisitas yang lebih baik membantu menjaga jarak yang seragam antara perakitan piston dan lubang silinder.

Zona Las Konsisten

Pengelasan ERW asli bekerja dingin bersama dengan tubuh tabung.penggilingan atau normalisasi mengurangi perbedaan antara area las dan bahan induk.

Integritas las dapat diverifikasi dengan pengujian eddy-current, pengujian perataan dan inspeksi bagian destruktif.

Kondisi Mekanis yang Bisa Diprediksi

Tabung dapat disediakan dalam kondisi pengiriman yang berbeda:

Keuntungan Teknis Kami

1. Kualitas Bor Dikendalikan Sebagai Permukaan Fungsional

Pembeli mata air gas tidak hanya membeli tabung baja; lubang internal menjadi bagian dari sistem penyegelan dan geser.tanda-tanda gambar dan kekasaran yang tidak konsisten.

Oleh karena itu, rencana inspeksi kami dapat mencakup:

• pengukuran kasar internal;
• pemeriksaan visual lubang;
• pemeriksaan endoskopis untuk ukuran yang dipilih;
• verifikasi ID plug-gauge atau air-gauge;
• kontrol tanda gambar longitudinal;
• pemeriksaan kebersihan setelah pemotongan.

Hal ini mengurangi risiko keausan segel dini dan gesekan operasi yang tidak stabil.

2. Kapasitas dimensi dikonfirmasi oleh ukuran tabung yang sebenarnya

Satu nilai toleransi tidak secara teknis berlaku untuk setiap kombinasi diameter dan ketebalan dinding.tabung dengan diameter kecil dan rasio diameter rendah terhadap dinding merespon secara berbeda selama pengolahan dingin dan panas.

Sebelum produksi, dimensi yang dipesan diperiksa untuk:

• rasio OD-ke-kekandalan dinding;
• Toleransi ID yang diperlukan;
• penyusutan dengan perawatan panas;
• lurus setelah dipotong;
• konsentrasi yang dapat dicapai;
• pemesanan pemesanan yang diperlukan.

Laporan inspeksi dapat mencakup catatan OD, ID, ketebalan dinding, ovalasi, dan lurus, bukan hanya ukuran tabung nominal.

3. Risiko las dan retensi tekanan ditangani secara terpisah

Kepatuhan dimensi saja tidak mengkonfirmasi bahwa tabung las cocok untuk tabung gas-spring bertekanan.

Rencana kualitas yang tepat dapat menggabungkan:

• pengujian eddy current dari panjang tabung penuh;
• pengujian perataan atau ekspansi drift;
• Pemeriksaan weld-macro;
• pengujian ketegangan;
• pengujian kebocoran hidrostatik atau pneumatik jika ditentukan;
• pelacakan dari kumparan baja ke batch produksi yang selesai.

Hal ini memisahkan risiko yang berkaitan dengan permukaan, dimensi dan integritas las daripada mengandalkan satu inspeksi akhir.

Standar Pelaksanaan

Kantor-kursi-penyesuaian ketinggian Gas Spring Silinder

Tabung ini digunakan sebagai silinder tekanan luar dari mata air gas penyesuaian ketinggian yang dipasang di kolom lift kursi kantor.

Pada komponen ini, tabung harus:

• mengandung nitrogen bertekanan;
• memberikan permukaan geser yang halus untuk piston dan perakitan segel;
• menjaga diameter internal yang konsisten di sepanjang stroke kerja;
• menahan ekspansi permanen di bawah tekanan operasi;
• tetap lurus setelah dipotong, dibentuk dan dirakit;
• mendukung siklus penyesuaian tinggi berulang tanpa kebocoran.
