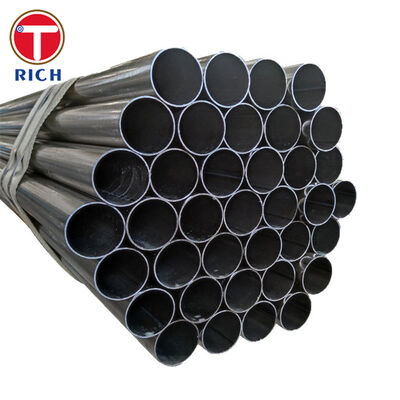

ASTM A523 Pipa baja yang dilas dengan resistensi listrik ujung rata untuk sirkuit kabel tekanan tinggi

ASTM A523 pipa baja yang dilas dengan resistensi listrik ujung polos diproduksi secara khusus sebagai saluran kedap tekanan untuk sistem kabel listrik tipe pipa tekanan tinggi.Ini disediakan dalam konstruksi Tipe E, yang mencakup NPS 4 hingga NPS 12, dengan ketebalan dinding nominal dari 5,56 mm hingga 14,27 mm tergantung pada ukuran yang dipesan.

Berbeda dengan pipa bertekanan umum, pipa ASTM A523 dimaksudkan untuk membentuk kandang baja yang terus menerus di sekitar kabel listrik tegangan tinggi dan cairan atau gas isolasi yang disimpan di bawah tekanan.Oleh karena itu pipa harus memberikan dimensi yang dikontrol, integritas jahitan ERW yang dapat diandalkan, permukaan internal yang halus, dapat dilas dan tahan terhadap kebocoran selama layanan bawah tanah jangka panjang.

Kelas A biasanya dipilih di mana lenturan yang luas, pembakaran atau beling diperlukan. Kelas B memberikan kekuatan minimum yang lebih tinggi sambil tetap cocok untuk pengelasan dan operasi pembentuk normal.

Spesifikasi Produk

Jangkauan Ukuran Standar

Ketebalan dinding nominal dipilih sesuai dengan ukuran pipa dan desain proyek, dalam kisaran standar ASTM A523 sebesar 5,56-14,27 mm.Kombinasi dimensi lainnya dapat disediakan jika mereka memenuhi semua persyaratan ASTM A523/A523M yang tersisa..

Karakteristik Utama

Konstruksi ERW Tekanan ketat

Jajaran longitudinal dihasilkan dengan pengelasan resistansi listrik tanpa penambahan logam pengisi yang disengaja.diikuti dengan tekanan mekanis untuk membentuk las tempa terus menerus.

Setiap pipa diuji hidrostatik untuk memverifikasi penahan tekanan.Fusi las yang tidak lengkap dan gangguan terkait tekanan lainnya sebelum pengiriman.

Geometri Internal Terkontrol

Sirkuit kabel bertekanan tinggi membutuhkan jalan internal yang relatif halus karena kabel listrik dapat ditarik melalui bagian pipa panjang setelah perakitan lapangan.tepi tajam, skala berat atau pembatasan dimensi lokal dapat merusak lapisan kabel atau meningkatkan ketahanan pemasangan.

Oleh karena itu, penguatan las internal dikendalikan dan dipotong sesuai dengan prosedur manufaktur dan spesifikasi pembelian.

Kemampuan Membentuk Menurut Tingkat

Kelas A memiliki kekuatan tarik minimum 330 MPa dan kekuatan hasil minimum 205 MPa.Tingkat ketahanan yang lebih rendah memberikan fleksibilitas pembentuk yang lebih besar dan menjadikannya kelas yang disukai untuk proyek yang membutuhkan lenturan yang luas, berkedip atau berbunyi.

Kelas B memiliki kekuatan tarik minimum 415 MPa dan kekuatan hasil minimum 240 MPa.Hal ini dipilih ketika kekuatan mekanik yang lebih tinggi diperlukan sambil menjaga weldability dan kemampuan pembentukan dingin normal.

Komposisi baja karbon yang dapat dilas

Batas karbon dan mangan dikendalikan untuk memberikan keseimbangan praktis antara kekuatan, kesuburan dan kinerja membentuk.Ujung polos dapat disiapkan untuk pengelasan lapangan dengan menggunakan prosedur pengelasan yang disetujui yang sesuai dengan kelas dan ketebalan dinding yang dipesan.

Stabilitas Dimensi

Diameter luar yang ditentukan, ketebalan dinding, persegi ujung dan keteraturan dikendalikan untuk mendukung penyelarasan medan.Geometri yang akurat mengurangi ketidakcocokan antara bagian pipa yang berdekatan dan memfasilitasi pengelasan medan lingkar yang konsisten.

Manfaat Kita

1. Bagaimana Integritas Seam ERW Diverifikasi?

Untuk saluran kabel tekanan tinggi, pemeriksaan visual saja tidak cukup karena diskontinuitas jahitan kecil dapat menjadi jalur kebocoran setelah pemasangan.

Rencana inspeksi kami dapat menggabungkan:

• Pengujian hidrostatik dari setiap pipa

• Pemeriksaan ultrasonik atau elektromagnetik pada area las

• Uji perataan untuk ketahanan las dan ductility

• Pengujian ketegangan berdasarkan lot produksi

• Pemeriksaan visual dan dimensi lapisan longitudinal

Catatan inspeksi dan pelacakan bahan dapat disertakan dalam paket dokumentasi manufaktur.

2. Bagaimana Kerusakan Kabel Dihindari Selama Menarik?

Kontraktor sistem kabel profesional khawatir tentang kilat las internal, ujung pipa tajam, skala dan bahan asing karena kondisi ini dapat merusak jaket kabel selama pemasangan.

Untuk mengurangi risiko ini, pipa dapat dilengkapi dengan:

• Flash internal ERW yang dikontrol dan diiris

• Bagian ujung lurus yang terkelupas

• Permukaan internal yang bersih

• Penghapusan sisik longgar dan bahan asing

• Inspeksi kebersihan internal opsional

• Penutup ujung pelindung untuk transportasi dan penyimpanan

Persyaratan penerimaan permukaan internal dapat didefinisikan dalam pesanan pembelian sebelum produksi.

3Bagaimana masalah pengelasan dan penyelarasan medan dikendalikan?

Kepadatan ujung yang buruk, ovalisasi yang berlebihan atau diameter luar yang tidak konsisten dapat menyebabkan variasi celah akar dan salah selaras las lingkar di lapangan.

Kontrol dimensi kami meliputi:

• Pemeriksaan diameter luar pada beberapa posisi pipa

• Verifikasi ketebalan dinding

• Pemeriksaan ujung persegi

• Pemeriksaan lurus

• Pemeriksaan kebulatan akhir dan ovalisasi

• Pencocokan dan identifikasi lot proyek khusus

Beveling juga dapat disediakan sesuai dengan spesifikasi pengelasan lapangan yang disetujui, meskipun produk standar dilengkapi dengan ujung polos.

Standar Pelaksanaan

ASTM A523 tidak boleh digantikan oleh standar pipa tekanan umum tanpa persetujuan dari desainer sistem kabel.ketentuan pembentukan dan persyaratan pengujian secara khusus terkait dengan sirkuit kabel listrik tipe pipa bertekanan tinggi.

Aplikasi Khusus

Saluran kabel bawah tanah bertekanan tinggi yang diisi minyak

Pipa ini digunakan sebagai kandang baja las untuk sirkuit kabel transmisi minyak bertekanan tinggi bawah tanah.

Panjang pipa individu disejajarkan dan dilas secara keliling di lapangan untuk menciptakan saluran kedap tekanan terus menerus. Kabel listrik tegangan tinggi kemudian dipasang di dalam pipa,dan sirkuit selesai diisi dengan cairan dielektrik bertekanan.

Pipa baja melakukan beberapa fungsi:

• Berisi cairan dielektrik bertekanan

• Melindungi kabel listrik dari beban tanah dan benturan mekanis

• Memberikan rute terkontrol terus menerus untuk pemasangan kabel

• Tahan beban eksternal selama layanan bawah tanah

• Mendukung sendi las kedap kedap antara bagian pipa

• Melindungi sistem kabel dari kelembaban dan paparan lingkungan

Pipa tidak dimaksudkan untuk berfungsi sebagai konduktor listrik itu sendiri dan tidak harus ditentukan sebagai saluran transmisi minyak, gas atau cairan proses umum tanpa penilaian teknik terpisah.

Komposisi Kimia

Sifat Mekanis
