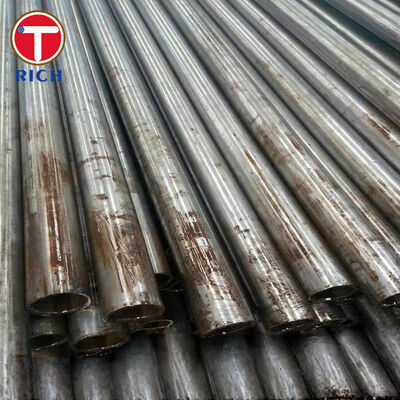

Pipa Baja Karbon Seamless ASTM A524 untuk Layanan Atmosfer dan Suhu Lebih Rendah

Pipa baja karbon seamless ASTM A524 dirancang terutama untuk sistem perpipaan bertekanan yang beroperasi pada suhu atmosfer dan suhu yang sedikit lebih rendah. Pipa ini diproduksi dari baja karbon yang di-killed dan berbutir halus, serta disuplai dalam Grade I atau Grade II sesuai dengan ketebalan dinding.

Pipa dapat diproduksi melalui proses hot finishing atau cold drawing dan harus menjalani perlakuan panas setelah dibentuk. Pipa ini cocok untuk pengelasan, pembengkokan, flanging, penggulungan rapat, dan operasi fabrikasi serupa. Pasokan tipikal mencakup inspeksi dimensi, pengujian tarik, pengujian perataan atau pembengkokan, dan pemeriksaan hidrostatik atau non-destruktif yang disetujui.

ASTM A524/A524M mencakup ukuran pipa dari NPS 1/8 hingga NPS 26, yang setara dengan DN 6 hingga DN 650. Dimensi umumnya disuplai sesuai dengan ASME B36.10M kecuali ditentukan lain oleh pembeli.

Spesifikasi

Fitur Utama

Konstruksi Baja Berbutir Halus yang Di-killed

Pipa ASTM A524 harus diproduksi dari baja yang sepenuhnya di-killed menggunakan praktik berbutir halus. Rute pembuatan baja yang terkontrol ini meningkatkan keseragaman struktural dan mendukung kinerja pembentukan, pengelasan, dan layanan bertekanan yang andal.

Kandungan Karbon dan Mangan yang Terkontrol

Kandungan karbon maksimum dibatasi hingga 0,21%, sementara mangan dikontrol antara 0,90% dan 1,35%. Komposisi ini memberikan keseimbangan praktis antara kekuatan, daktilitas, dan kemampuan las.

Kekuatan yang Ditentukan Berdasarkan Ketebalan Dinding

Pemilihan grade ditentukan oleh ketebalan dinding:

• Grade I berlaku untuk ketebalan dinding 9,52 mm ke bawah.

• Grade II berlaku untuk ketebalan dinding lebih dari 9,52 mm.

Grade I memberikan kekuatan luluh minimum 240 MPa. Grade II memberikan kekuatan luluh minimum 205 MPa dengan peningkatan elongasi minimum untuk pipa berdinding lebih tebal.

Perlakuan Panas Pasca-Pembentukan yang Wajib

Baik pipa hot-finished maupun cold-drawn dipanaskan ulang hingga suhu di atas 845°C. Selanjutnya didinginkan di udara atau di dalam ruang pendingin tungku atmosfer terkontrol.

Perlakuan ini mengurangi tegangan pembentukan sisa dan menghasilkan sifat mekanik yang lebih konsisten di seluruh penampang pipa.

Cocok untuk Fabrikasi Sekunder

Pipa ASTM A524 dimaksudkan untuk tetap cocok untuk:

• Pengelasan

• Pembengkokan dingin

• Flanging

• Penggulungan rapat

• Pemesinan

• Pembentukan ujung

• Perakitan sistem bertekanan

Prosedur manufaktur masih harus dikualifikasi sesuai dengan kode peralatan akhir dan kondisi operasi.

Keunggulan Kami

Kontrol Grade Berbasis Ketebalan Dinding

Masalah pembelian yang sering terjadi adalah memesan Grade I atau Grade II tanpa mengonfirmasi ketebalan dinding nominal yang sebenarnya. ASTM A524 tidak memperlakukan ini sebagai grade material yang dapat dipertukarkan secara bebas.

Proses peninjauan material kami mencocokkan ketebalan dinding yang dipesan dengan klasifikasi yang benar:

• Ketebalan dinding hingga dan termasuk 9,52 mm: Grade I

• Ketebalan dinding di atas 9,52 mm: Grade II

Ini mencegah identifikasi grade yang salah pada kutipan, catatan manufaktur, penandaan pipa, dan sertifikat inspeksi.

Perlakuan Panas dan Dokumentasi Material yang Dapat Dilacak

Pembeli pipa layanan bertekanan umumnya memerlukan bukti bahwa material telah menerima perlakuan panas pasca-pembentukan yang ditentukan.

Catatan produksi dapat mencakup:

• Nomor panas

• Rute manufaktur

• Kondisi perlakuan panas

• Analisis kimia

• Hasil uji tarik

• Hasil uji hidrostatik atau non-destruktif

• Dimensi akhir

• Penandaan produk

• Sertifikat inspeksi EN 10204 3.1

Ketertelusuran ini mendukung inspeksi masuk dan peninjauan dokumentasi peralatan bertekanan.

Persyaratan Dimensi dan Pengujian Dikonfirmasi Sebelum Produksi

Dimensi pipa saja tidak cukup untuk mendefinisikan pesanan ASTM A524. Pembeli juga harus menentukan schedule, ujung pipa, metode uji, panjang, kondisi permukaan, dan dokumentasi inspeksi yang diperlukan.

Sebelum manufaktur, pesanan dapat ditinjau untuk:

• NPS atau diameter luar

• Ketebalan dinding nominal atau schedule

• Grade I atau Grade II

• Kondisi hot-finished atau cold-drawn

• Panjang tetap atau acak

• Ujung polos atau bevel

• Pengujian hidrostatik atau non-destruktif

• Perlindungan permukaan

• Persyaratan penandaan

• Jenis sertifikat inspeksi

Ini mengurangi penyimpangan teknis antara pesanan pembelian, rencana produksi, dan dokumen inspeksi akhir.

Standar Pelaksanaan

Aplikasi

Perpipaan Transfer Tangki Penyimpanan Cairan Suhu Rendah

Pipa baja karbon seamless ASTM A524 dapat digunakan untuk perpipaan transfer yang terhubung ke tangki penyimpanan cairan suhu rendah di mana suhu desain, tekanan desain, tunjangan korosi, dan kode perpipaan yang berlaku mengizinkan konstruksi baja karbon.

Dalam aplikasi ini, pipa mengangkut cairan proses antara bejana penyimpanan, unit pompa, rakitan katup, dan peralatan proses hilir. Konstruksi seamless menghilangkan sambungan las longitudinal, sementara struktur baja berbutir halus yang di-killed mendukung pembentukan dan pengelasan selama fabrikasi sistem.

Pemilihan material akhir harus dikonfirmasi terhadap suhu logam desain minimum dan persyaratan pengujian impak dari kode teknik yang berlaku. ASTM A524 tidak boleh dianggap cocok untuk layanan kriogenik tanpa tinjauan desain yang lengkap.

Komposisi Kimia

Sifat Mekanik

Manufaktur dan Perlakuan Panas

Baja harus sepenuhnya di-killed dan diproduksi menggunakan praktik berbutir halus. Baja dapat diproduksi melalui tungku listrik, oksigen basa, atau proses lain yang diizinkan oleh edisi standar yang berlaku.

Pipa dapat hot finished atau cold drawn, tunduk pada ketentuan manufaktur terkait ukuran. Setelah dibentuk, pipa harus dipanaskan ulang di atas 845°C dan didinginkan di udara atau di ruang pendingin tungku atmosfer terkontrol.

Urutan produksi tipikal meliputi:

Pembuatan baja dan analisis kimia
Persiapan billet
Pembuatan lubang
Penggulungan panas atau penarikan dingin
Perlakuan panas
Pelurusan
Finishing ujung
Inspeksi dimensi
Pengujian mekanik
Pengujian hidrostatik atau non-destruktif
Perlindungan permukaan
Penandaan dan sertifikasi

Inspeksi dan Pengujian
