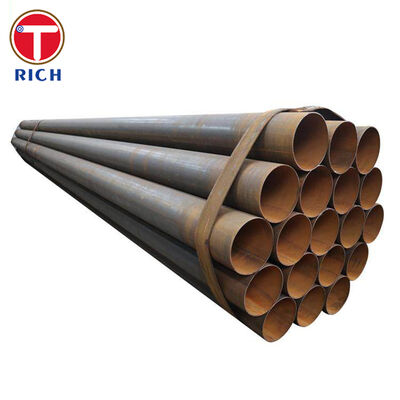

JIS G3472 Tabung Baja Struktural Karbon Dilas Tahan Listrik untuk Mobil

Ikhtisar Materi

JIS G3472 menetapkan tabung baja karbon yang dilas resistansi listrik (ERW) yang digunakan sebagai anggota struktural dalam aplikasi otomotif. Tabung terbuat dari baja karbon rendah hingga sedang (kelas STAM) yang dioptimalkan untuk kombinasi kekuatan, kemampuan bentuk, dan kemampuan las, dan ditujukan untuk komponen seperti poros penyangga, kolom kemudi, struktur kursi, dan penguatan terkait keselamatan.

Spesifikasi

Proses manufaktur

• Las resistansi listrik (ERW) dari strip atau koil, dengan kualitas lapisan las yang terkontrol dan perlakuan panas pasca-las opsional.

• Kondisi pasokan: seperti yang dilas, dinormalisasi, atau dihilangkan tegangannya tergantung pada kualitas dan kebutuhan pelanggan (khas untuk pipa mekanis otomotif).

Rentang dimensi

Berdasarkan JIS G3472 dan praktik pemasok umum:

• Diameter luar (OD): kira-kira.15,9–101,6 mm(standar memungkinkan hingga sekitar 127 mm)

• Ketebalan dinding (WT): kira-kira.1,0–6,0 mm(kisaran standar hingga sekitar 7,0 mm)

• Panjang komersial standar:3–9 m(misal, 3000–9000 mm) dengan panjang potongan khusus berdasarkan permintaan.

Pengiriman & selesai

• Berakhir: biasanya polos atau tidak jelas; ujung miring atau ujung mesin berdasarkan permintaan.

• Permukaan: hitam (selesai pabrik), diminyaki ringan; fosfat atau pelapis lain yang tersedia untuk perlindungan korosi tergantung pada pemasok.

Nilai kekuatan yang tersedia (JIS G3472)

Nilai umum untuk penggunaan struktural meliputi:STAM 290GA/GB, 340G, 390G, 440G/JAM, 470G/JAM, 500G/JAM, 540JAM.

Fitur Utama

1. Tangga kekuatan berorientasi otomotif
   Nilai STAM mencakup kekuatan luluh sekitar 175 hingga 480 MPa dan kekuatan tarik dari sekitar 290 hingga 540 MPa, memungkinkan pencocokan kekuatan tabung secara tepat dengan persyaratan tabrakan dan kelelahan setiap komponen otomotif.

2. Sifat mampu bentuk dan kemampuan las yang baik
   Komposisi karbon rendah hingga sedang dengan sulfur dan fosfor yang terkontrol (biasanya ≤0,035%) memberikan kinerja cold-bending, flaring, dan hydroforming yang baik dengan tetap mempertahankan kemampuan las dan ketangguhan.

3. Toleransi dimensi yang ketat untuk penyesuaian struktural
   Tabung ERW dilengkapi dengan OD terkontrol, ketebalan dinding, dan kelurusan sesuai dengan JIS G3472 dan praktik toleransi ERW umum, yang secara langsung mendukung perakitan akurat dan perilaku struktural yang konsisten dalam rangka dan modul otomotif.

4. Performa pembentukan yang tervalidasi (uji flaring)
   JIS G3472 mencakup uji pembakaran wajib (misalnya ukuran lonceng 1,20D–1,25D tergantung pada tingkatannya), yang membuktikan kapasitas tabung untuk menahan pembentukan ujung, pemuaian, dan deformasi lokal yang digunakan pada sambungan dan bushing otomotif.

5. Kualitas yang konsisten untuk suku cadang yang penting bagi keselamatan
   Tabung diproduksi berdasarkan sistem kualitas tingkat otomotif dan telah melalui pengujian mekanis, perataan, pembakaran, dan pengujian non-destruktif, sehingga cocok untuk komponen keselamatan seperti rumah penegang sabuk pengaman dan selongsong kantung udara.

Keunggulan Kami

1. “Apakah tabung tersebut akan sesuai dengan kekuatan desain dan target tabrakan saya?”
Kami menawarkan spektrum kadar STAM penuh (level 290–540) dan dapat merekomendasikan kadar yang sesuai berdasarkan kekuatan luluh/tarik dan perpanjangan yang diperlukan. Misalnya, STAM 290GB ideal untuk braket yang sangat mudah dibentuk, sedangkan STAM 440G atau 470G cocok untuk perkuatan struktural yang kritis terhadap keselamatan dan menuntut penyerapan energi lebih tinggi.

2. “Dapatkah tabung dibengkokkan, dilebarkan, dan dibentuk hidroform tanpa retak?”
Desain JIS G3472 sendiri memerlukan kinerja pembakaran hingga 1,25D tergantung pada kadarnya, dan tingkat karbon yang relatif rendah (≤0,30%) ditambah kandungan Mn dan Si yang terkontrol memastikan perilaku pembentukan dingin yang kuat. Kami dapat menyediakan data pembentukan dan sampel percobaan untuk memvalidasi proses bending, swaging, atau hydroforming Anda.

3. “Seberapa stabil lapisan las dan toleransi dimensinya?”
Tabung kami diproduksi pada jalur ERW yang dirancang untuk penggunaan otomotif, dengan pemantauan berkelanjutan terhadap kekuatan las, geometri jahitan, OD, WT, dan kelurusan. Hal ini menjaga variasi dimensi dalam batas toleransi JIS G3472 dan mengurangi masalah hilir dalam pengelasan robotik dan perakitan jig yang biasa dilaporkan pada pipa ERW non-otomotif.

4. “Dapatkah Anda menyesuaikan panjang dan bagian yang dipotong/diproses?”
Selain panjang stok standar 3–9 m, kami dapat menyediakan tabung yang dipotong memanjang dan potongan yang telah diproses sebelumnya (potongan gergaji, deburred, bor, atau bentuk akhir) sesuai dengan gambar Anda, sehingga mengurangi limbah dan waktu pemrosesan internal untuk OEM dan pemasok Tier-1.

5. “Apakah dukungan logistik tersedia untuk impor pertama kali atau pengiriman multi-pabrik?”
Kami menyelaraskan dengan model khas pabrik JIS G3472 terkemuka: pengepakan multi-panjang, bundel siap ekspor, dan kerja sama dengan perusahaan ekspedisi sehingga tabung tiba dalam keadaan siap pakai.

6. “Bagaimana produk ini selaras dengan standar global?”
Meskipun JIS G3472 adalah standar khusus otomotif Jepang, tabung ini secara umum sebanding dengan tabung mekanik otomotif ASTM A513, tabung otomotif presisi BS/EN/ERW (misalnya tabung ukuran dingin yang dilas EN 10305-3, grade BS 6323 ERW), dan tabung ERW struktural/tekanan rendah GB/T 13793 atau GB/T 3091 dalam hal rute produksi dan tingkat properti. Hal ini membuat studi substitusi material dan pengadaan lintas pabrik menjadi lebih mudah.

Komposisi Kimia

Sifat Mekanik

Standar yang Berlaku dan Spesifikasi Sebanding

Standar primer (Jepang, JIS)

• JIS G3472– Tabung baja karbon las tahan listrik untuk mobil; mencakup tabung bundar ERW untuk keperluan struktural otomotif.

Standar terkait / sebanding di sistem lain
(Ini adalahserupa secara fungsionalStandar tabung struktural/mekanis ERW sering digunakan dalam aplikasi yang sebanding, bukan padanan satu-ke-satu yang ketat.)

• ASTM / ASME (AS)

  • ASTM A513– Tabung Mekanik Karbon dan Baja Paduan yang Dilas Tahan Listrik, banyak digunakan untuk rangka jok otomotif, komponen suspensi, dan komponen mekanis lainnya.

  • ASTM A53 Tipe E– Pipa baja karbon ERW untuk layanan struktural dan tekanan (pipa yang lebih umum vs. tabung khusus otomotif).

• EN / BS (Eropa/Inggris)

  • EN 10305-3/ BS EN 10305-3 – Tabung berukuran dingin yang dilas untuk aplikasi presisi (termasuk struktur otomotif, rangka, dan penggunaan mekanis).

  • BS 6323 (Bagian 5)– Tabung baja ERW untuk aplikasi otomotif dan mekanik, dengan tingkat kekuatan bergradasi yang konsepnya mirip dengan grade STAM.

• GB (Tiongkok)

  • GB/T 13793– Pipa baja dengan las listrik memanjang (resistansi), untuk keperluan struktural dan umum (OD ≤ 711 mm).

  • GB/T 3091– Pipa baja yang dilas untuk penyaluran fluida bertekanan rendah (pipa HFW/SAW), terkadang digunakan jika layanan struktural dan fluida digabungkan.

• Standar nasional lainnya

  • IS 3074 (India)– Tabung baja untuk keperluan otomotif.

  • Berbagai produsen juga menjadi referensiEN 10219(bagian berongga struktural yang dilas dengan bentuk dingin) dan standar presisi/tabung otomotif Gost yang sesuai di pasar berbahasa Rusia.

Saat melakukan referensi silang, sifat mekanik, kimia, dan toleransi dimensi harus dibandingkan secara langsung; insinyur desain tidak boleh berasumsi dapat dipertukarkan secara langsung tanpa verifikasi.

Bidang Aplikasi

Area aplikasi umum

Tabung struktural karbon JIS G3472 ERW ditujukan terutama untukkomponen struktural otomotif, namun kumpulan properti yang sama membuatnya cocok untuk:

• Mobil penumpang dan truk ringan berbadan bala bantuan berwarna putih

• Modul sasis dan suspensi

• Struktur powertrain dan driveline

• Rumah sistem keselamatan otomotif

• Struktur mekanik umum dimana kekuatan dan sifat mampu bentuk yang terkontrol sangat penting

Penggunaan umum dalam industri otomotif

Berdasarkan data pemasok umum dan praktik industri:

• Sasis & rangka

  • Anggota samping, anggota silang, sub-bingkai

  • Penguatan bemper depan dan belakang

  • Lengan dan sambungan kendali suspensi (untuk kemiringan yang sesuai)

• Komponen saluran penggerak

  • Poros baling-baling dan poros perantara

  • Solusi gandar terbuat dari tabung dan rumah gandar

  • Selongsong poros rintisan dan elemen tabung torsi

• Sistem kemudi & kendali

  • Kolom kemudi dan poros perantara

  • Rumah dan braket roda gigi kemudi

• Sistem pengekangan keselamatan

  • Tabung penegang sabuk pengaman dan lengan jangkar

  • Rumah inflator kantung udara dan selongsong generator

  • Anggota samping rangka kursi dan penyangga sandaran kepala

• Struktur bodi & interior

  • Rangka dan rel tempat duduk

  • Busur atap, balok tumbukan pintu, dan tulangan pilar

  • Braket untuk knalpot, tangki bahan bakar, dan sistem bagian bawah bodi

• Kegunaan mekanis lainnya

  • Anggota struktural dalam permesinan, rangka furnitur, dan rak gudang yang mengutamakan toleransi dan kekuatan tingkat otomotif.
