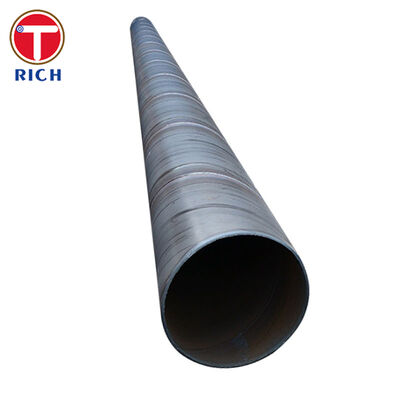

ASTM A1097 Steel Casing Pipe Carbon Electric-Fusion Welded Untuk Mesin

ASTM A1097 Steel Casing Pipe (Carbon) Electric-Fusion (Arc) Las untuk Layanan Mekanis

Bahan

ASTM A1097/A1097M pipa casing adalahpipa casing/casing baja karbon berdiameter besardiproduksi olehProses las fusi listrik (arc) (EFW)denganjahitan lurus atau jahitan spiraldibangun dari lempeng karbon/HSLA las atau bahan kumparan yang diizinkan oleh standar (misalnya, ASTM A515/A516/A572/A36/A1011/A1018), dipilih untuk sesuai dengan kekuatan proyek, kesuburan,dan persyaratan layanan.

Spesifikasi

• Standar / Tipe:ASTM A1097/A1097M ¢ Pipa casing baja karbon, EFW (arc) las

• Jangkauan ukuran: NPS 10 dan lebih tinggi(diameter luar yang ditentukan oleh pembeli)

• Ketebalan dinding: ≥ 0,200 inci (5,1 mm)(dimensi lain dapat diberikan jika sesuai)

• Produksi:EFW (arc) dilas; jahitansendi punggungdenganPemanas penetrasi sendi lengkap(panjang atau heliks)

• Panjangnya:Seperti yang ditentukan pada pesanan,± 1/2 inci (± 13 mm)toleransi

• Selesai Selesai Opsi: Ujung polos, ujung bergelombang, atau ujung sendi yang saling terhubung(A1097 didukung)

  • Sudut bevel: 30° +5° / -0°

• Kontrol Dimensi / Geometri (per A1097):

  • Berat: setiap panjangtidak lebih dari 5% di bawahberat teoretis

  • OD (perbatasan):≤ ± 1%dari OD tertentuatau ≤ ± 3/4 inci (19 mm) lingkar(yang mana yang lebih kecil)

  • Kebulatan:≤ 1%variasi dalam satu bidang

  • Kejujuran: penyimpangan maksimum00,1% dari panjang pipa

  • Ketebalan:≥ 87,5%dari nominal pada setiap titik;≤ 112,5%kecuali pembeli menyetujui

• Pengujian kualitas khas (A1097):satuUji ketegangan las bagian berkurangper lot300 m(atau fraksi) untuk setiap diameter/kekandelan

• Opsional (berdasarkan proyek):Pemeriksaan las UT/RT, pemetaan dimensi, kesaksian pihak ketiga, lapisan pelindung (FBE / 3LPE / epoxy / bitumen wrap), pelindung bevel, pembersihan ID/OD.

Fitur Utama

• Dibangun khusus untuk casing/encasementdalam pekerjaan tanpa parit dan bawah tanah (pengeboran, tunneling, parit terbuka).

• Desain las penetrasi penuh EFWmendukung kinerja mekanik yang kuat dan integritas sendi yang dapat diandalkan.

• Kemampuan diameter besar (NPS 10+)dengan kelingkaran/kejujuran terkontrol untuk memudahkan jacking, penyelarasan, dan pemasangan.

• Solusi multi-akhir(sederhana / bevel / penghubung) untuk mencocokkan pengelasan lapangan atau kebutuhan jacking.

Manfaat Kita

1) Apakah pengelasan akan bertahan selama jacking/pullback?
Ya. ASTM A1097 membutuhkan konstruksi EFW denganPemanas penetrasi sendi lengkapdan membahas kualifikasi prosedur pengelasan (AWS D1.1 atau kode yang diterima pembeli), memberikan dasar yang kuat untuk beban instalasi yang menuntut.

2) Bagaimana Anda mengontrol bulat dan lurus sehingga pipa tidak akan mengikat?
A1097 mendefinisikan batas geometri yang jelas untukVariasi OD, bulat, dan lurusKami memproduksi dan memeriksa untuk memenuhi (atau memperketat proyek) toleransi ini.

3) Apakah Anda dapat memasok ujung yang sesuai dengan kebutuhan pengelasan atau penguncian situs kami?
Ya, A1097 memungkinkansederhana,bergelombang, atauujung-ujung sendi yang saling mengikat, termasuk persyaratan sudut miring yang ditentukan.

4) Bagaimana dengan kerusakan lapisan dan korosi selama tanah yang keras atau agresif?
Kami menyediakan pilihan pelapis yang dipilih untuk abrasiveness tanah dan metode instalasi.Pedoman industri menyoroti bahwa kinerja casing/coating tergantung pada pemilihan coating dan parameter instalasi, dll) untuk kondisi penyeberangan dan rencana penanganan.

5) Bukti inspeksi apa yang kami terima?
Kami mendukungdokumentasi uji pabrik, pengujian mekanik las berbasis lot seperti yang dirujuk dalam A1097, dan rencana NDT opsional (UT/RT) ketika proyek membutuhkan jaminan yang ditingkatkan untuk integritas jahitan.

Komposisi Kimia

Sifat Mekanis

Standar yang berlaku

ASTM

• ASTM A1097/A1097MPipa Casing Steel, Karbon, Fusi Listrik (Arc) - Dilas (NPS 10 dan Lebih Besar)

• Terkait (alternatif proyek): ASTM A139 (pipa EFW), ASTM A252 (pipa tiang/casing), ASTM A671/A672 (pipa EFW dari lempeng PV)

Keterangan:

• EN 10219 (proyek kerongkong struktural las yang dibentuk dingin) ?? umum digunakan untuk aplikasi casing struktural/mekanis

• EN 10217-1 (tabung baja las untuk tujuan tekanan) when pressure classification is required

• EN ISO 3183 (pipe line) when pipeline/line-pipe equivalence is requested EN ISO 3183 (pipe line) ketika pipa/pipe line-equivalence diminta

GOST

• GOST 20295 (pipa baja las untuk pipa batang)

• GOST 10704 / GOST 10705 (pipa baja las listrik)

JIS

• JIS G3452 (pipa baja karbon untuk pipa biasa)

• JIS G3454 (pipa baja karbon untuk layanan tekanan)

• JIS G3444 (porsi struktural berongga)

GB

• GB/T 9711 (pipa saluran)

• GB/T 3091 (pipa baja las untuk pengiriman cairan tekanan rendah)

• GB/T 13793 (pipa baja las longitudinal)

Bidang Aplikasi

Umum:Konstruksi tanpa parit, perlindungan utilitas bawah tanah, sarung struktural/mekanik, dan dukungan instalasi di mana pipa pembawa membutuhkan perlindungan mekanik.

Tipikal di mana digunakan di dalam bidang tersebut

• Pengeboran bawah tanah horizontal / HDD:casing/casing untuk melindungi jalur pembawa dan menstabilkan penyeberangan

• Pengeboran terowongan / pipa jacking / bor auger:pipa casing sebagai elemen yang ditarik atau cangkang pelindung

• Pambuka parit terbuka:lapisan penutup untuk koridor jalan/kereta api/komersial

• Proyek mekanik:sarung dinding berat, perlindungan struktural, rumah yang terbuat di mana OD besar dan jahitan las yang kuat diperlukan
