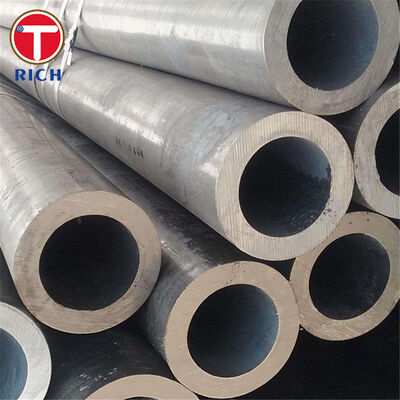

BS 3059-1 Pipa Baja Karbon Mulus Hasil Akhir Panas untuk Boiler (HFS 320)
Material
Pipa boiler BS 3059-1 adalah pipa baja karbon mulus hasil akhir panas yang dirancang untuk layanan boiler dan superheater di mana kinerja tekanan yang andal, transfer panas yang baik, dan integritas dinding yang konsisten diperlukan. Ruang lingkup BS 3059-1 mencakup pipa ujung polos (mulus atau las) hingga OD 127 mm dan ketebalan dinding hingga 12,5 mm untuk boiler dan superheater.
Penunjukan mulus hasil akhir panas yang umum dipasok di bawah standar ini adalah HFS 320, pipa baja karbon tarik rendah yang dapat dipasok hasil akhir panas dan, jika diperlukan, dengan praktik normalisasi/annealing subkritis untuk mencapai sifat yang ditentukan.
Spesifikasi
-
Standar: BS 3059-1:1987 (status yang ditunjukkan sebagai ditarik/tidak aktif oleh katalog standar; masih banyak digunakan untuk proyek warisan dan penggantian)
-
Grade / Penunjukan: HFS 320 (Hasil Akhir Panas Mulus)
-
Bentuk produk: Pipa mulus, hasil akhir panas (digulung panas/hasil akhir panas)
-
Ruang lingkup dimensi (per BS 3059-1): OD ≤ 127 mm; WT ≤ 12,5 mm
-
Ujung pipa: Ujung polos (standar), tersedia bevel/berulir berdasarkan permintaan
-
Panjang: SRL/DRL/panjang potong tetap tersedia; hingga ~16 m berdasarkan permintaan
-
Kondisi pengiriman: Hasil akhir panas; normalisasi/anneal subkritis dapat diterapkan jika ditentukan
-
Dokumen inspeksi: Sertifikat Uji Pabrik (EN 10204 3.1; 3.2 atau inspeksi pihak ketiga tersedia)
Fitur Utama
-
Struktur mulus sejati: menghilangkan titik lemah terkait las dan meningkatkan keandalan tekanan.
-
Kinerja mekanis yang stabil untuk sirkulasi boiler dan tugas superheater dalam rentang ukuran yang dimaksudkan standar.
-
Perilaku fabrikasi yang baik: cocok untuk prosedur pembengkokan, pembentukan, dan pengelasan yang biasanya digunakan dalam rakitan pipa boiler (dengan WPS/PQR yang tepat).
-
Kualitas dapat diverifikasi: uji kimia + mekanis dan opsi NDT umum mendukung penerimaan yang aman untuk layanan kritis.
Keunggulan Kami
Pembeli biasanya fokus pada kepatuhan grade, akurasi dimensi, keterlacakan, pengujian, dan kondisi permukaan.
-
T: Bagaimana Anda memastikan pipa benar-benar cocok dengan BS 3059-1 HFS 320?
J: Kami menyediakan keterlacakan nomor panas dan MTC yang menunjukkan komposisi kimia dan hasil tarik, selaras dengan standar dan grade yang dipesan. -
T: Bagaimana dengan toleransi OD/WT dan masalah pemasangan selama pemasangan?
J: Kami menjalankan pemeriksaan dimensi penuh (OD, WT, panjang, kelurusan) dan menjaga pasokan dalam ruang lingkup dimensi BS 3059-1 untuk mengurangi pengerjaan ulang di lokasi dan ketidakcocokan yang tidak terduga. -
T: Bisakah Anda mendukung NDT dan verifikasi kedap tekanan?
J: NDT seperti UT / ECT dan pengujian hidrostatik dapat disediakan sesuai kebutuhan, ditambah pemeriksaan perataan/pelebaran yang umumnya digunakan untuk pipa boiler. -
T: Bagaimana Anda mencegah karat transit dan penolakan terkait permukaan?
J: Kami menawarkan opsi celup oli/pernis/fosfat/peledakan tembakan/pengecatan dan paket untuk melindungi permukaan selama pengiriman dan penyimpanan. -
T: Bisakah kita menggunakan inspeksi pihak ketiga (SGS/BV/TÜV) atau dokumentasi khusus?
J: Ya—laporan inspeksi pihak ketiga dan paket dokumentasi yang ditingkatkan (misalnya, EN 10204 3.2 jika berlaku) dapat diatur.
Komposisi Kimia
| Standar / Grade | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|
| BS 3059-1 HFS 320 | ≤0.16 | 0.10–0.35 | 0.30–0.70 | ≤0.04 | ≤0.04 |
| ASTM A210 Grade A-1 | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | 0.60–1.20 | ≤0.025 | ≤0.015 |
| JIS G3461 STB340 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 |
| GB/T 5310 20G | 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | ≤0.025 | ≤0.015 |
Sifat Mekanik (5 grade terkait)
Sifat mekanik dapat bervariasi berdasarkan ukuran/ketebalan dan kondisi pengiriman; nilai di bawah ini mencerminkan minimum/rentang yang umum dipublikasikan untuk setiap keluarga grade.
| Standar / Grade | Kekuatan Tarik (MPa) | Kekuatan Luluh (MPa) | Perpanjangan (%) |
|---|---|---|---|
| BS 3059-1 HFS 320 | 320–480 | ≥195 | ≥25 |
| ASTM A210 Grade A-1 | ≥415 | ≥255 | ≥30 |
| EN 10216-2 P235GH (+N) | 360–480 | ≥235 (t≤16 mm) | 24–25 |
| JIS G3461 STB340 | ≥340 | ≥175 | ≥35* |
| GB/T 5310 20G | 410–550 | ≥245 | ≥24* |
*Perpanjangan untuk STB340 dan 20G bergantung pada ukuran dalam tabel yang dipublikasikan; nilai yang ditampilkan adalah minimum yang umum direferensikan untuk ukuran pipa boiler tipikal.
Standar Pelaksanaan (ASTM / EN / GOST / JIS / GB)
Jika proyek Anda menerima standar yang setara, berikut ini umumnya digunakan untuk pasokan pipa boiler/tekanan (pilihan akhir harus sesuai dengan kode desain dan persyaratan suhu/tekanan operasi):
-
ASTM: ASTM A210/A210M, ASTM A192/A192M, ASTM A179/A179M
-
EN: Seri EN 10216 (pipa mulus untuk keperluan tekanan, termasuk grade suhu tinggi seperti P235GH)
-
GOST: GOST 8731 (persyaratan teknis) + GOST 8732 (pipa mulus yang dideformasi panas; bermacam-macam/dimensi)
-
JIS: JIS G3461 (boiler baja karbon dan pipa penukar panas; misalnya, STB340)
-
GB: GB/T 3087 (boiler tekanan rendah/sedang) dan GB/T 5310 (boiler tekanan tinggi)
Area Aplikasi
Industri utama: boiler uap, pembangkit listrik, sistem pemanas petrokimia, peralatan transfer panas industri.
Di mana ia digunakan di dalam sistem
-
Boiler: pipa dinding air/sirkulasi, pipa pembangkit, downcomer dan sambungan pipa (dalam batas ukuran)
-
Superheater / reheater (jika berlaku berdasarkan desain): koil pipa dan perpipaan sisi panas yang saling berhubungan
-
Economizer / penukar panas: bundel pipa transfer panas dan bagian pemulihan
