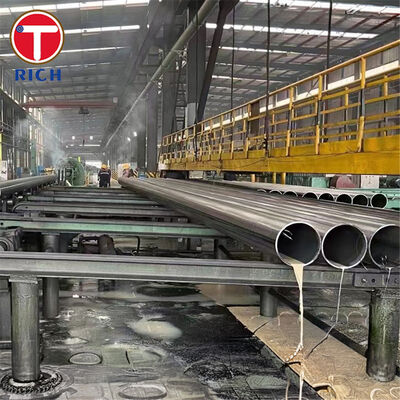

EN 10219-2 Seksi Kerongkongan Struktural Las Cold Formed (Pipe/Tubing) untuk Konstruksi Bangunan

Bahan

EN 10219 Bagian kerongkong struktural las yang dibentuk dingin adalah tabung baja yang tahan beban yang diproduksi dengan membentuk strip / plat dingin ke dalam bagian tertutup dan menghasilkan las terus menerus (biasanya ERW / HF).EN 10219-2memerintahToleransi, dimensi, dan sifat bagian, sedangkan kelas baja dan persyaratan pengiriman didefinisikan dalamEN 10219-1.

Pilihan kelas khas (contoh):S235JRH, S275J0H, S355J2H(baja struktur non-logam) danS420MH, S460MH(baja biji-bijian halus, termodinamika digulung).

Spesifikasi

• Bentuk produk:CHS (bulat), SHS (kuadrat), RHS (bentuk persegi panjang), EHS (elliptik)

• Lingkup EN 10219-2 (kemampuan ukuran):

  • Ketebalan dinding:hingga 40 mm

  • OD lingkaran:hingga 2.500 mm

  • Persegi:hingga 500 × 500 mm

  • persegi panjang:hingga 500 × 300 mm

  • Elliptik:hingga 480 × 240 mm

• Kondisi pasokan:sebagai dilas/dilengkapi dingin (per keluarga EN 10219), perlindungan permukaan opsional (hitam/dicelupkan minyak/dicat/digalvanisasi), potongan ke panjang tersedia

• Panjang khas:6 m / 12 m, atau sesuai dengan gambar dan aturan kemasan

Fitur Utama

• Konsistensi dimensi untuk pembuatan:EN 10219-2 mendefinisikan toleransi dan aturan perhitungan sifat bagian yang digunakan dalam desain struktural dan detail.

• Rasio kekuatan berat tinggi:Bagian berongga tertutup memberikan ketahanan pembengkakan yang sangat baik dan jalur beban yang bersih untuk bingkai dan truss.

• Terseludup, ramah produksi:cocok untuk pemotongan otomatis, pengeboran, dan pengelasan ketika dipesan dengan ketangguhan yang tepat dan tingkat sertifikat.

Manfaat Kita

1) Bagaimana saya membuktikan kepatuhan (dan menghindari proses yang bercampur-campur atau dokumen yang meragukan)?

Kami mendukungPelacakan panas / batchdenganEN 10204 Dokumen inspeksi tipe 3.1jika ditentukan, termasuk hasil kimia/mekanis yang sebenarnya dan hubungan yang jelas dengan barang yang dikirimkan.dokumentasi dan pelacakan biasanya terkait dengan jalur eksekusi CE/EN 1090Produsen terkemuka secara eksplisit merujuk pada dokumentasi 3.1 dan kesesuaian struktural dalam alur kerja DoP/AVCP mereka.

2) “Tubes yang dilas = risiko jahitan las. Apa yang Anda lakukan tentang integritas las?

Untuk bagian struktural berongga, kualitas las dikelola melalui parameter las terkontrol ditambah inspeksi.dan metode NDT tambahan (eKami dapat menyelaraskan ruang lingkup inspeksi (visual, UT/RT jika diperlukan) dengan spesifikasi proyek.

3) Apakah akan memenuhi persyaratan toleransi dan pemasangan di lokasi?

EN 10219-2 ditulis secara khusus untuk mengontrolToleransi dimensi dan bentukdan memberikan dasar untuksifat-sifat bagiandigunakan dalam desain struktural. Ketika Anda membangun ke sistem toleransi ini, fit-up meningkat (kurang kerja ulang pada pelat koneksi, target persegi/kejujuran yang lebih baik, persiapan akhir dan perakitan yang lebih dapat diprediksi).

Komposisi Kimia

Sifat Mekanis

Standar Pelaksanaan

• EN:EN 10219-1 (kondisi teknis pengiriman) +EN 10219-2 (toleransi, dimensi, sifat bagian)

• ASTM:ASTMA500/A500M(saluran struktural baja karbon las dan tanpa jahitan yang dibentuk dingin untuk bangunan/jembatan)

• JIS: JIS G 3466(pipa persegi/bentuk persegi panjang baja karbon untuk struktur teknik sipil/arsitektur)

• GOST: GOST 30245(seksi persegi/bentuk persegi panjang tertutup yang dilas untuk bangunan struktur baja)

• GB: GB/T 6728(baja bagian pembentuk dingin untuk struktur umum)

Bidang Aplikasi

Bidang utama:Bangunan dan struktur teknik sipil.
Penggunaan khas dalam bidang ini (contoh):

• Kerangka bangunan:Kolom, balok, anggota penyangga, truss, bingkai portal

• Infrastruktur:Sub-frame jembatan, menara/mast, stasiun, tempat perlindungan

• Besi arsitektur:Sub-frame fasad, kanopi, handrail/penjaga, atrium

• Bangunan industri:platform, bingkai peralatan, struktur konveyor dan rak
