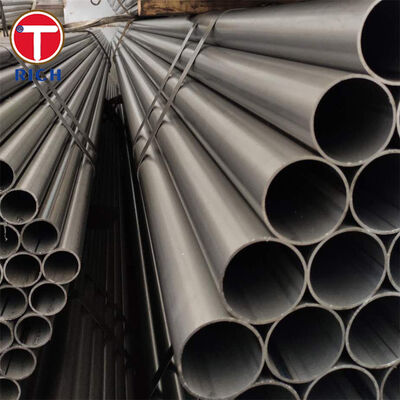

Pipa Las Listrik Longitudinal GB/T 13793 dalam 10#, 15#, 20#, Q235B dan Q345B

Pipa las listrik longitudinal (ERW) GB/T 13793 adalah pipa baja karbon las lurus untuk layanan struktural dan penyaluran fluida umum. Standar ini mencakup pipa baja las listrik longitudinal dengan diameter luar hingga 711 mm, dan umumnya dipilih ketika pembeli membutuhkan kontrol dimensi yang stabil, produksi yang efisien, dan rentang material yang luas dari baja berkualitas karbon rendah seperti 10#/15#/20# hingga grade struktural seperti Q235B dan Q345B. GB/T 13793-2016 adalah standar produk GB saat ini untuk kategori pipa ini.

Spesifikasi

Fitur Utama

1. Konstruksi ERW sambungan lurus untuk kebulatan yang efisien dan konsistensi dimensi. HF-ERW diakui secara luas karena input panas yang lebih rendah, produktivitas tinggi, dan akurasi dimensi yang baik dibandingkan dengan banyak rute pipa las lainnya.
2. Jendela kekuatan yang luas dari grade struktural ringan hingga grade struktural beban lebih tinggi.
   • Q235B: kekuatan luluh dimulai dari 235 MPa untuk ketebalan ≤16 mm, dengan kekuatan tarik 370-500 MPa.
   • Q345B: kekuatan luluh dimulai dari 345 MPa untuk ketebalan ≤16 mm, dengan kekuatan tarik 470-630 MPa.
3. Perilaku fabrikasi yang baik pada grade karbon rendah.
   • 10#: C 0,07-0,13%, kemampuan bentuk dan kemampuan las yang baik.
   • 15#: C 0,12-0,18%, kemampuan las yang baik dengan kekuatan sedikit lebih tinggi dari 10#.
   • 20#: C 0,17-0,23%, keseimbangan kekuatan dan ketangguhan, umum digunakan untuk komponen mekanis dan layanan tabung tugas sedang.
4. Dapat digunakan untuk aplikasi struktural dan fluida umum bertekanan rendah. GB/T 13793 secara eksplisit mencakup penggunaan struktural dan juga dapat digunakan untuk pipa las penyaluran fluida umum.

Keunggulan Kami

1) Bagaimana kami mengontrol keandalan sambungan las ERW?

Bagi pembeli profesional, sambungan las selalu menjadi perhatian utama. Cacat sambungan ERW seperti kurangnya fusi atau retakan kait dapat mengurangi keandalan tekanan atau struktural, itulah sebabnya kontrol kualitas praktis harus berfokus pada integritas sambungan. Keunggulan kami adalah kami memperlakukan kualitas sambungan sebagai item kontrol terpisah: pemantauan las online, inspeksi dimensi di sekitar zona sambungan, dan NDT / verifikasi hidrostatik opsional sesuai dengan persyaratan proyek. Sumber industri secara konsisten mengidentifikasi penilaian integritas sambungan, pengujian hidrostatik, dan inspeksi deteksi retakan sebagai kontrol utama untuk kualitas pipa ERW.

2) Bagaimana kami mengurangi masalah pemasangan yang disebabkan oleh variasi dimensi?

Pembeli peduli tentang kesesuaian, terutama untuk struktur fabrikasi, selongsong, dan rakitan perpipaan umum. Toleransi dimensi secara langsung memengaruhi akurasi pemasangan, efisiensi pengelasan, dan pemesinan hilir. Keunggulan kami adalah kontrol pembentukan yang stabil pada OD, dinding, ovalitas, dan kelurusan, dengan catatan inspeksi berdasarkan pesanan dan sertifikat pabrik yang terkait dengan setiap lot. Panduan industri tentang pemilihan toleransi ERW menekankan bahwa presisi dimensi adalah salah satu alasan utama insinyur memilih produk ERW.

3) Bagaimana kami menghindari risiko substitusi grade di seluruh 10#/15#/20#/Q235B/Q345B?

Masalah pengadaan umum lainnya adalah menerima pipa yang memenuhi persyaratan ukuran tetapi tidak memenuhi kelas kimia atau kekuatan yang dimaksud. Keunggulan kami adalah ketertelusuran grade demi grade dari strip atau koil mentah hingga pipa jadi, dengan standar material yang cocok dengan keluarga baja: GB/T 699 untuk 10#/15#/20#, GB/T 700 untuk Q235B, dan GB/T 1591 lama/praktik pasar untuk Q345B. Ini sangat penting karena Q345B dikenal luas di pasar, sementara sistem GB/T 1591 yang lebih baru menggunakan Q355B sebagai rute pengganti saat ini dalam banyak aplikasi struktural.

Standar Pelaksanaan

Bidang Aplikasi

Fokus produk: pipa baja las untuk kolom struktur baja bangunan dan elemen pengaku.
Ini adalah aplikasi praktis untuk pipa ERW longitudinal Q235B dan Q345B di mana kelurusan yang terkontrol, kualitas sambungan las yang andal, dan konsistensi dimensi yang stabil lebih penting daripada paduan premium. GB/T 13793 sendiri secara tegas ditujukan untuk aplikasi mekanis dan struktural konstruksi.

Komposisi Kimia

Catatan referensi: 10#, 15#, 20# didasarkan pada data grade GB/T 699; Q235B didasarkan pada data GB/T 700; Q345B yang ditunjukkan di bawah mengikuti data referensi pasar/umum lama yang terkait dengan penunjukan era GB/T 1591. Q345B dipetakan secara luas dalam praktik saat ini ke Q355B dalam edisi GB/T 1591 yang lebih baru.

*Q345B adalah penunjukan lama yang banyak digunakan dalam perdagangan dan praktik GB/T 1591 sebelumnya; pembaruan struktural domestik saat ini sering merujuk pada Q355B sebagai gantinya.

Properti Mekanik

Catatan referensi: nilai mekanik di bawah ini adalah nilai referensi grade dari standar material terkait, bukan jaminan nilai tunggal untuk setiap ukuran pipa; penerimaan pipa aktual harus mengikuti pesanan pembelian, rentang ukuran, dan ketentuan pengujian GB/T 13793.
