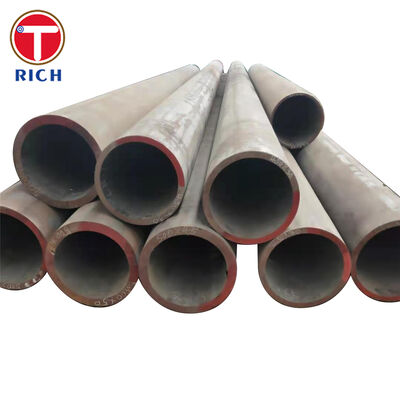

GB/T 34105 Tabung Baja Mulus untuk Struktur Teknik Kelautan

Tabung baja mulus GB/T 34105 dirancang untuk struktur teknik lepas pantai dan kelautan penahan beban yang memerlukan kekuatan terkontrol, ketangguhan suhu rendah, kemampuan las, dan kinerja dimensi yang konsisten.

Tabung ini cocok untuk membuat bagian struktural yang terkena beban gelombang, getaran, benturan, tegangan siklik, dan lingkungan laut bersuhu rendah. Nilai kekuatan yang tersedia berkisar dari Q245H hingga Q690H, dengan kelas kualitas dipilih berdasarkan suhu uji tumbukan Charpy yang ditentukan.

Produksi dapat mencakup pengerolan panas, perlakuan panas, pelurusan, pengujian ultrasonik, inspeksi dimensi, pengujian tarik, dan pengujian benturan. Kelas, kelas kualitas, dimensi, kondisi pengiriman, ruang lingkup inspeksi, dan persyaratan sertifikasi harus dikonfirmasi dalam pesanan pembelian.

Spesifikasi

Dimensi di luar rentang produksi yang dinyatakan harus ditinjau berdasarkan kualitas yang dipilih, ketebalan dinding, rute perlakuan panas, frekuensi pengujian, dan kuantitas pesanan minimum.

Karakteristik Utama

Kekuatan Hasil Terkendali

Penunjukan kadar menunjukkan tingkat kekuatan luluh minimum nominal. Standar ini mencakup kualitas baja struktural dari sekitar 245 MPa hingga kekuatan luluh minimum 690 MPa, yang memungkinkan para insinyur menyeimbangkan kapasitas struktural, berat tabung, kemampuan las, dan biaya fabrikasi.

Ketangguhan Dampak Suhu Rendah

Akhiran kelas kualitas digunakan untuk membedakan persyaratan uji dampak. Tergantung pada grade dan kelas yang dipilih, pengujian Charpy V-notch dapat ditentukan pada suhu termasuk 20°C, 0°C, −20°C, −40°C, atau −60°C.

Untuk proyek lepas pantai, kelas mutu harus dinyatakan bersama dengan kelasnya. Memesan “Q345H” tanpa kelas dampak tidak cukup untuk memastikan kesesuaian suhu rendah.

Integritas Struktural yang Mulus

Rute produksi yang mulus menghindari lapisan las memanjang. Hal ini memberikan geometri melingkar yang seragam dan membuat tabung cocok untuk komponen struktur yang mengalami pembebanan lentur, pembebanan aksial, torsi, getaran, dan pembebanan kelelahan multi-arah.

Kontrol Kemampuan Las

Komposisi rendah karbon dan paduan mikro digunakan untuk mencapai kekuatan dan ketangguhan yang ditentukan. Setara karbon, ketebalan produk, masukan panas, suhu pemanasan awal, pemilihan bahan habis pakai, dan prosedur pasca pengelasan harus ditinjau sebelum fabrikasi.

Kinerja Mekanik yang Dapat Dilacak

Setiap panas produksi dapat dikaitkan dengan analisis kimia dan catatan pengujian mekanis. Untuk proyek-proyek lepas pantai yang penting, ketertelusuran nomor panas, identifikasi tabung demi tabung, catatan inspeksi ultrasonik, dan sertifikat inspeksi dapat disertakan dalam paket dokumentasi.

Keunggulan Kami

1. Verifikasi Kelas dan Kelas Dampak Sebelum Produksi

Risiko pengadaan yang umum terjadi adalah hanya menentukan tingkat kekuatan dan mengabaikan suhu tumbukan Charpy yang diperlukan.

Sebelum produksi, kami meninjau:

• Suhu desain

• Kelas kualitas yang diperlukan

• Ketebalan dinding tabung

• Kondisi perlakuan panas

• Suhu uji Charpy

• Energi minimum yang diserap

• Persyaratan proyek atau masyarakat klasifikasi

Hal ini mencegah pasokan tabung yang memenuhi persyaratan tarik suhu kamar tetapi tidak memenuhi persyaratan ketangguhan suhu rendah proyek.

2. Pencocokan Ketebalan Dinding dan Perlakuan Panas

Sifat mekanik, terutama kekuatan luluh dan ketangguhan, dapat bervariasi tergantung ketebalan dinding dan kondisi pengiriman.

Kami mencocokkan rute pembuatan dengan kelas yang dipesan:

• Normalisasi untuk struktur mikro dan ketangguhan yang stabil

• Normalisasi dan temper jika diperlukan

• Quenching dan tempering untuk nilai kekuatan yang lebih tinggi

• Pendinginan terkontrol untuk sifat konsisten melalui dinding

• Pengujian mekanis yang representatif berdasarkan lot inspeksi yang disepakati

Sertifikat pabrik akhir mengidentifikasi kondisi perlakuan panas aktual dan hasil pengujian yang dilaporkan.

3. Dokumentasi dan Penelusuran Proyek

Pabrikan lepas pantai sering kali memerlukan lebih dari sekedar sertifikat komersial dasar.

Dokumentasi yang tersedia dapat mencakup:

• Sertifikat inspeksi

• Analisis panas

• Analisis produk bila ditentukan

• Laporan uji tarik

• Laporan uji dampak Charpy

• Laporan pengujian ultrasonik

• Laporan inspeksi dimensi

• Catatan perlakuan panas

• Penandaan tabung dan daftar pengepakan

• Dukungan inspeksi pihak ketiga

• Daftar ketertelusuran material

Persyaratan dokumentasi harus dinyatakan pada tahap penawaran untuk memastikan bahwa pengujian dan penyimpanan catatan disertakan dalam rencana produksi.

Standar Eksekusi

Aplikasi Khusus

Penyangga Kaki Platform Lepas Pantai

Tabung mulus GB/T 34105 dapat digunakan untuk memproduksi penyangga diagonal berbentuk tabung untuk struktur pendukung anjungan lepas pantai.

Anggota bresing mentransfer beban aksial, lentur dan siklik yang dihasilkan oleh:

• Aksi gelombang

• Pemuatan angin

• Getaran platform

• Pengoperasian peralatan

• Beban instalasi

• Pembebanan lingkungan yang berulang

Untuk permohonan ini, pembeli harus menentukan tingkatan yang diperlukan, kelas kualitas, suhu desain, dimensi, batas korosi, prosedur pengelasan, tingkat pengujian ultrasonik, sistem pelapisan, dan persyaratan inspeksi pihak ketiga.

Komposisi Kimia

Tabel berikut memberikan referensi pengadaan praktis untuk lima tingkat kekuatan yang umum ditentukan. Penerimaan akhir harus didasarkan pada kelas yang dipesan, kelas kualitas, ketebalan produk, analisis panas, tabel yang berlaku di GB/T 34105-2017, dan sertifikat inspeksi pabrik.

Nilai adalah pecahan massa dalam persen.

Sifat Mekanik

Panduan Uji Kelas Mutu dan Dampak

Inspeksi dan Pengujian

Tergantung pada pesanan dan kelasnya, inspeksi dapat mencakup:

• Analisis kimia panas

• Analisis kimia produk

• Pengujian tarik

• Pengujian dampak Charpy V-notch

• Pengujian perataan atau tekukan jika memungkinkan

• Pengujian ultrasonik

• Inspeksi permukaan secara visual

• Pengukuran diameter luar

• Pengukuran ketebalan dinding

• Pemeriksaan panjang dan kelurusan

• Akhiri pemeriksaan

• Menandai verifikasi

• Inspeksi pihak ketiga

Tingkat pengujian ultrasonik, frekuensi pengujian, kriteria penerimaan dan jenis dokumen inspeksi harus ditentukan dalam penyelidikan.

Informasi Pemesanan

Penyelidikan yang lengkap harus mencakup:

• Standar: GB/T 34105-2017

• Kelas baja dan kelas kualitas

• Diameter luar

• Ketebalan dinding

• Panjang

• Kuantitas atau berat total

• Kondisi pengiriman

• Suhu desain

• Temperatur uji Charpy dan energi yang diserap

• Persyaratan toleransi dimensi

• Persyaratan kelurusan

• Persyaratan pengujian ultrasonik

• Akhiri persiapan

• Perlindungan atau pelapisan permukaan

• Jenis dokumen inspeksi

• Inspeksi pihak ketiga atau masyarakat klasifikasi

• Persyaratan penandaan dan pengepakan

Definisi yang tepat dari parameter-parameter ini sangat penting karena tabung struktural lepas pantai yang serupa secara nominal mungkin berbeda secara signifikan dalam ketangguhan suhu rendah, kemampuan las, akurasi dimensi, ruang lingkup inspeksi, dan dokumentasi.
