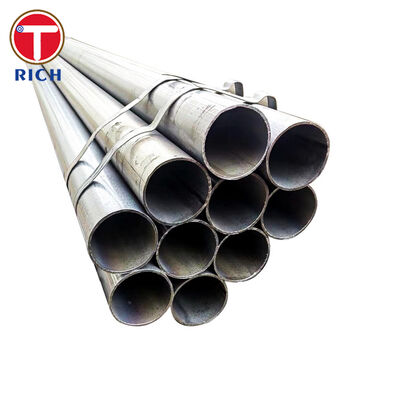

ASTM A135 Pipa baja las dengan resistensi listrik untuk transportasi cairan

ASTM A135 pipa baja yang dilas dengan resistensi listrik diproduksi dari baja karbon bergelombang datar menggunakan resistensi listrik frekuensi tinggi atau las induksi listrik tanpa menambahkan logam pengisi.Ini dimaksudkan untuk membawa air, gas, uap, udara terkompresi, dan cairan kompatibel lainnya dalam sistem pipa industri dan komersial.

Spesifikasi ASTM A135/A135M berisi dua kelas bahan: Kelas A dan Kelas B. Kelas A memberikan kesesuaian yang lebih besar untuk operasi lentur, bergulir dan flanging,sementara Kelas B memberikan hasil minimum yang lebih tinggi dan kekuatan tarik. lapisan las kelas B harus diobati panas atau diproses sehingga tidak ada martensit tidak tempered yang tersisa di area las.

ASTM A135 umumnya mencakup pipa dari NPS 2 hingga NPS 30 dengan ketebalan dinding rata-rata nominal hingga 12,70 mm. Juga mencakup pipa dinding ringan yang dipilih dari NPS 3/4 hingga NPS 5.Dimensi non-standar dapat diberikan ketika semua persyaratan spesifikasi lainnya terpenuhi.

Spesifikasi

Ketersediaan ukuran sebenarnya harus dikonfirmasi terhadap jadwal pipa yang dipilih, rute manufaktur, akhir akhir, dan jumlah proyek.

Karakteristik Utama

Integritas Las ERW Terkontrol

Jajaran longitudinal terbentuk oleh pemanasan dan tekanan resistensi listrik atau induksi listrik tanpa penambahan logam pengisi.zona las terus menerus dan mendukung produksi volume tinggi yang konsisten.

Untuk ASTM A135 Kelas B, wilayah las harus dirawat panas atau diproses dengan cara lain sehingga tidak ada sisa martensit yang tidak dipanaskan.Persyaratan ini mengurangi risiko struktur las yang keras dan rapuh secara lokal.

Tingkat Kekuatan yang Terdefinisi

ASTM A135 Kelas A memiliki kekuatan yield minimum 205 MPa dan kekuatan tarik minimum 330 MPa. Kelas B meningkatkan nilai minimum ini menjadi 240 MPa dan 415 MPa masing-masing.

Kecocokan untuk Pabrik

Kelas A adalah kelas ASTM A135 yang secara khusus diidentifikasi sebagai cocok untuk flanging dan bending.Oleh karena itu, pemilihan kelas harus mempertimbangkan tidak hanya tekanan operasi tetapi juga proses pembuatan yang diperlukanKelas B tidak harus diganti secara otomatis jika diperlukan lenturan atau pembentukan flange yang parah.

Verifikasi Kebocoran Tekanan

Setiap panjang produksi dapat mengalami uji hidrostatik yang diminta oleh standar.uji listrik yang tidak merusak dapat diterima sebagai alternatif jika diizinkan oleh spesifikasi dan disetujui oleh pembeli.

Jika pengujian hidrostatik digantikan dengan metode NDE yang disetujui, rute inspeksi dan penandaan produk harus dinyatakan dengan jelas dalam dokumentasi pembelian.

Kompatibilitas Dimensi

Diameter luar dan ketebalan dinding yang dijadwalkan biasanya dipilih sesuai dengan dimensi pipa ASME B36.10M. Ini memungkinkan kompatibilitas dengan fittings standar, kopling, alur, pendukung,dan katup yang dirancang untuk sistem pipa NPS.

Keuntungan Teknis Kami

1. Kondisi weld-seam yang diverifikasi untuk kelas B

Sebuah kekhawatiran sering persediaan adalah apakah pipa Kelas B hanya telah dikirimkan dalam kondisi las tanpa kontrol yang memadai dari zona yang terkena panas.

jalur produksi kami mencatat parameter pengolahan weld-seam oleh batch produksi bahan kelas B diproses untuk mencegah martensite untempered yang tersisa di wilayah las.Catatan pendukung dapat mencakup pengaturan pengolahan las, verifikasi metalografi, pemetaan kekerasan, dan hasil NDE.

2. Status pengujian tekanan yang dapat dilacak

Pembeli sering menerima penawaran yang menyatakan "diuji" tanpa menentukan apakah pipa telah diuji hidrostatik atau diperiksa menggunakan metode listrik alternatif.

Setiap penawaran dan sertifikat pabrik dapat mengidentifikasi:

• Metode inspeksi yang digunakan

• Tekanan uji yang berlaku atau prosedur NDE

• Tanggal uji dan lot produksi

• Apakah pengujian hidrostatik digantikan dengan alternatif yang disetujui

• Setiap penanda status pengujian yang diperlukan “NH” atau setara

Hal ini menghindari ambiguitas selama tinjauan dokumen, pemeriksaan situs, dan penerimaan akhir.

3. Review kualitas dan pembuatan sebelum produksi

Kelas B memiliki kekuatan yang lebih tinggi, tetapi tidak secara otomatis merupakan pilihan yang tepat untuk setiap perakitan pipa yang diproduksi. ASTM A135 secara khusus mengidentifikasi Kelas A sebagai yang cocok untuk flanging dan lentur.

Sebelum produksi, pesanan dapat ditinjau terhadap:

• Media operasi yang diperlukan

• Tekanan dan suhu desain

• Persyaratan untuk benang, alur, lentur, atau flanging

• Lapisan permukaan yang diperlukan

• Fittings dan sistem penggabungan yang berlaku

• Jalur penerimaan hidrostatik atau NDE

Tinjauan ini mengurangi risiko pembelian kelas kekuatan yang lebih tinggi yang tidak cocok untuk operasi pembentuk yang direncanakan.

Standar Pelaksanaan

Standar yang setara tidak boleh dianggap secara otomatis dapat ditukarkan. Kelas bahan, kimia, kekuatan, dimensi, pengujian, lapisan, dan sertifikasi harus ditinjau kembali sebelum diganti.

Aplikasi khusus: pipa cabang penyemprotan api

Salah satu aplikasi khusus adalah pipa ERW kelas B ASTM A135 Kode 10 hitam yang digunakan sebagai saluran cabang dalam sistem sprinkler api pipa basah.

Dalam aplikasi ini, pipa mendistribusikan air bertekanan dari saluran utama silang ke kepala penyemprotan individu.Kelas B memberikan kekuatan output minimal 240 MPa dan kekuatan tarik minimum 415 MPa, sementara dinding Jadwal 10 yang lebih ringan dapat mengurangi berat pipa yang dipasang dibandingkan dengan konfigurasi Jadwal 40 yang lebih berat.

Desain sistem akhir masih harus sesuai dengan kode kebakaran yang berlaku, perhitungan hidrolik, persyaratan daftar, sistem kopling, izin korosi, dan persetujuan otoritas setempat.Kepatuhan bahan ASTM saja tidak menetapkan persetujuan sistem.

Komposisi Kimia

ASTM A135 sendiri hanya berisi Kelas A dan Kelas B. Baris tambahan di bawah ini adalah kelas referensi pengadaan yang sering dibandingkan dalam proyek pipa fluida internasional.Mereka tidak boleh disertifikasi atau ditandai sebagai ASTM A135 kecuali mereka secara independen memenuhi semua persyaratan ASTM A135..

Nilai maksimum ditunjukkan kecuali dinyatakan sebaliknya.

ASTM A53 Tipe E Kelas A dan B juga dapat membatasi tembaga, nikel, kromium, molibdenum, dan vanadium ketika unsur-unsur ini sengaja ditambahkan atau hadir sebagai unsur residu.

Sifat Mekanis

Nilai-nilai berikut adalah persyaratan minimum pada suhu kamar kecuali kisaran yang ditunjukkan.

Elongasi ASTM A135 untuk sampel strip dinding tipis dihitung dari ketebalan dinding yang ditentukan daripada diwakili oleh satu persentase universal.Oleh karena itu, elongasi yang dilaporkan harus mengidentifikasi orientasi spesimen., jenis sampel, panjang pengukur, dan ketebalan dinding yang sebenarnya.

Pemeriksaan dan Pengujian

Rencana inspeksi ASTM A135 lengkap dapat mencakup:
