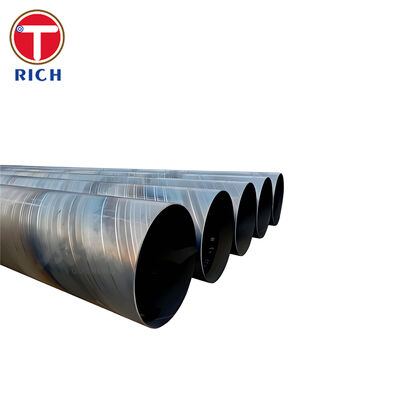

Pipa Baja Karbon Las Spiral ASTM A139 untuk Transportasi Fluida

Pipa baja karbon las spiral ASTM A139 adalah pipa yang dilas busur fusi listrik yang diproduksi dengan sambungan heliks kontinu untuk mengangkut air, cairan industri, gas, atau uap. Spesifikasi ini mencakup lima tingkatan pabrik pipa—Tingkat A, B, C, D, dan E—dengan kekuatan luluh minimum dari 205 hingga 360 MPa.

Proses pembentukan spiral mendukung produksi ekonomis diameter luar yang besar sambil mempertahankan lingkar, ketebalan dinding, ovalitas ujung, dan integritas las yang terkontrol. Setiap panjang pipa yang dipasok dapat diuji hidrostatik, dan produk dapat dilengkapi dengan permukaan telanjang, pernis, berlapis epoksi, berlapis polietilen, atau berlapis semen-mortar sesuai dengan lingkungan operasi.

ASTM A139 berlaku untuk pipa las busur fusi listrik dengan sambungan lurus atau heliks dari NPS 4 ke atas, dengan ketebalan dinding nominal tidak melebihi 25,4 mm. Pipa ini secara khusus ditujukan untuk mengalirkan cairan, gas, atau uap.

Spesifikasi

Toleransi dimensi, persiapan ujung, dan persyaratan panjang standar didasarkan pada ketentuan ASTM A139.

Karakteristik Utama

Las Heliks Penetrasi Penuh

Sambungan pipa diproduksi sebagai las alur penetrasi penuh. Konfigurasi heliks kontinu mendistribusikan sambungan di sekitar lingkar pipa dan memungkinkan pipa berdiameter besar diproduksi dari koil atau pelat baja dengan lebar terkontrol.

Kekuatan Las Produksi yang Ditetapkan

Spesimen tarik las produksi yang diambil melintasi las harus mencapai setidaknya 95% dari kekuatan tarik minimum yang ditentukan dari tingkatan baja. Selama kualifikasi prosedur pengelasan, spesimen las bagian yang dikurangi harus mencapai setidaknya 100% dari kekuatan tarik minimum yang ditentukan dari tingkatan yang dipilih.

Pengujian Hidrostatik Setiap Panjang Pipa

ASTM A139 mengharuskan setiap panjang pipa menjalani pengujian hidrostatik. Tekanan uji standar dihitung menggunakan:

P = 2St / D

Di mana:

• P = tekanan uji hidrostatik
• S = 60% hingga 85% dari kekuatan luluh minimum yang ditentukan
• t = ketebalan dinding yang ditentukan
• D = diameter luar yang ditentukan

Tekanan standar dibatasi hingga 19,3 MPa kecuali jika diatasi oleh kondisi pengujian yang disepakati. Tekanan uji ditahan selama minimal lima detik.

Geometri Ujung Terkontrol

Dalam jarak 100 mm dari ujung pipa, ketidakbulatan tidak boleh melebihi 1% dari diameter yang ditentukan. Kontrol ini meningkatkan keselarasan lapangan, konsistensi pengelasan lingkar, dan kesesuaian dengan fitting yang dibuat.

Lima Tingkat Kekuatan

Lima tingkatan ASTM A139 menyediakan kekuatan luluh minimum mulai dari 205 MPa untuk Tingkat A hingga 360 MPa untuk Tingkat E. Hal ini memungkinkan tingkatan pipa dipilih sesuai dengan diameter, ketebalan dinding, tekanan desain, dan beban pemasangan.

Keunggulan Kami

1. Bagaimana Integritas Las Diverifikasi pada Pipa Spiral Berdiameter Besar?

Kekhawatiran pembeli sering berpusat pada penetrasi yang tidak lengkap, inklusi terak, kurangnya fusi, dan diskontinuitas pada sambungan strip.

Kontrol produksi kami dapat mencakup:

• Pengelasan busur terendam otomatis dari dalam dan luar
• Prosedur pengelasan dan operator pengelasan yang terkualifikasi
• Pemantauan berkelanjutan arus pengelasan, tegangan, dan kecepatan gerak
• Inspeksi visual seluruh las
• Pemeriksaan ultrasonik sambungan spiral
• Pemeriksaan radiografi persimpangan las dan area yang diperbaiki
• Pengujian tarik las produksi transversal
• Pengujian hidrostatik setiap panjang pipa jadi

Cakupan inspeksi dan kriteria penerimaan dikonfirmasi sebelum produksi dan dinyatakan dalam rencana inspeksi dan pengujian.

2. Bagaimana Masalah Kesesuaian Ujung Pipa dan Pengelasan Lapangan Dikurangi?

Pipa berdiameter besar dengan ovalitas berlebihan dapat meningkatkan waktu penyelarasan dan menghasilkan celah akar yang tidak merata selama pengelasan di lokasi.

Ujung pipa dikalibrasi secara mekanis dan diperiksa untuk lingkar, diameter, dan ovalitas. ASTM A139 membatasi ovalitas ujung hingga 1% dalam jarak 100 mm dari setiap ujung. Di mana kontrol kesesuaian lapangan yang lebih ketat diperlukan, toleransi ujung spesifik proyek, kompatibilitas penyelarasan internal, dan penandaan kesesuaian dapat disepakati sebelum manufaktur.

3. Bagaimana Korosi Internal dan Eksternal Diatasi?

Baja karbon telanjang tidak tahan korosi secara inheren. Oleh karena itu, pemilihan lapisan harus sesuai dengan fluida yang diangkut, kondisi tanah, suhu operasi, dan metode pemasangan.

Sistem perlindungan korosi yang tersedia meliputi:

• Epoksi yang terikat fusi untuk layanan terkubur atau terendam
• Polietilen tiga lapis untuk jalur pipa terkubur
• Polipropilen tiga lapis untuk suhu operasi yang lebih tinggi
• Lapisan internal epoksi cair untuk layanan air olahan
• Lapisan semen-mortar untuk transmisi air berdiameter besar
• Primer kaya seng atau sistem cat eksternal spesifik proyek
• Deteksi cacat lapisan dan inspeksi ketebalan film kering

Jenis lapisan, ketebalan, tingkat persiapan permukaan, dan prosedur perbaikan harus ditentukan dalam pesanan pembelian daripada diperlakukan sebagai finishing komersial yang tidak ditentukan.

Standar Pelaksanaan

Standar-standar ini tidak dapat dipertukarkan secara otomatis. Tingkatan, komposisi kimia, sifat mekanik, frekuensi inspeksi, tekanan hidrostatik, dan toleransi dimensi harus diperiksa terhadap spesifikasi kontrak.

Aplikasi: Saluran Utama Transmisi Air Baku Kota

Pipa las spiral ASTM A139 dapat digunakan sebagai saluran utama transmisi air baku berdiameter besar yang menghubungkan stasiun intake waduk ke pabrik pengolahan air kota.

Untuk aplikasi ini, pipa dapat dipasok dengan:

• Tingkat B, C, D, atau E yang dipilih berdasarkan desain hidrolik dan struktural
• Lapisan internal semen-mortar atau epoksi cair
• Lapisan eksternal FBE atau 3LPE
• Ujung miring untuk pengelasan butt di lapangan
• Pengujian hidrostatik setiap panjang pipa
• Pemeriksaan ultrasonik sambungan spiral
• Bending, reducer, tee, dan sambungan berflensa yang dibuat
• Sambungan isolasi dan ketentuan perlindungan katodik jika diperlukan

Tingkat akhir, ketebalan dinding, kelonggaran tekanan lonjakan, beban eksternal, kelonggaran korosi, dan sistem lapisan harus ditentukan oleh insinyur desain jalur pipa.

Komposisi Kimia

Maksimum persentase berdasarkan analisis panas

Batas kimia di atas ditentukan untuk Tingkat ASTM A139 A hingga E, dengan analisis dilakukan sesuai dengan ASTM A751.

Sifat Mekanik
