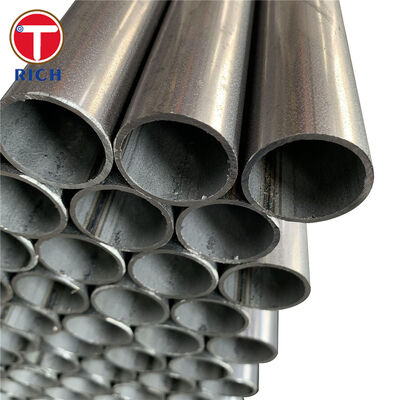

Tabung Baja Presisi Berlapisan Aluminium ASTM A787 untuk Aplikasi Otomotif

Tabung baja berlapis aluminium ASTM A787 adalah tabung mekanis baja karbon yang dilas dengan resistansi listrik yang diproduksi dari strip baja berlapis aluminium. Tabung ini menggabungkan konsistensi dimensi dan kemampuan bentuk tabung baja karbon rendah dengan permukaan pelindung berbasis aluminium, menjadikannya sangat cocok untuk komponen otomotif yang terpapar suhu tinggi, kondensat, kontaminan jalan, dan siklus termal berulang.

Untuk sistem knalpot otomotif, baja berlapis Al-Si umumnya dipilih karena permukaan yang kaya aluminium memberikan perlindungan oksidasi dan korosi, sementara lapisan yang mengandung silikon meningkatkan daya rekat lapisan selama pembentukan dan paparan termal selanjutnya.

Untuk pembelian teknis, spesifikasi tabung harus mendefinisikan tidak hanya ASTM A787, tetapi juga komposisi kimia baja, jenis lapisan aluminium dan massa lapisan, diameter luar, ketebalan dinding, perlakuan sambungan las, toleransi dimensi, kondisi permukaan, dan uji fabrikasi yang diperlukan.

Spesifikasi

Karakteristik Utama

1. Lapisan Logam Terkontrol

Lapisan aluminium diaplikasikan pada strip baja sebelum pembentukan tabung. Untuk aplikasi termal otomotif, material berlapis ASTM A463 Tipe 1 Al-Si biasanya merupakan konfigurasi yang lebih relevan.

Penunjukan lapisan Tipe 1 komersial umum meliputi:

• T1-13

• T1-25

• T1-40

Penunjukan lapisan yang diperlukan harus ditentukan pada pesanan pembelian daripada menggunakan istilah umum “baja berlapis aluminium.”

2. Geometri Tabung Presisi ERW

ASTM A787 mencakup tabung mekanis dengan dimensi luar dari 12,7 mm hingga 380,0 mm dan ketebalan dinding dari sekitar 0,70 mm hingga 4,60 mm dalam cakupan normalnya.

Untuk operasi pembentukan otomotif, OD, ketebalan dinding, keovalan, kelurusan, dan kondisi manik las harus dikontrol sesuai dengan operasi pembengkokan, ekspansi, atau pembentukan ujung akhir.

3. Permukaan Al-Si untuk Layanan Termal

Lapisan ASTM A463 Tipe 1 biasanya mengandung sekitar 5–11% silikon dalam sistem lapisan aluminium. Silikon memodifikasi lapisan intermetalik antara lapisan aluminium dan substrat baja serta meningkatkan daya rekat lapisan.

Konfigurasi ini banyak dipilih ketika ketahanan oksidasi dan kinerja fabrikasi diperlukan.

4. Kemampuan Bentuk Substrat Karbon Rendah yang Baik

Grade seperti 1008, 1010, dan 1015 memiliki kandungan karbon yang relatif rendah, mendukung:

• Pembengkokan tabung

• Ekspansi ujung

• Penyusutan

• Pembentukan bibir

• Flensa

• Pengelasan

• Pemasangan braket

Untuk komponen yang membutuhkan kekuatan lebih, grade karbon lebih tinggi seperti 1018 atau 1021 dapat dievaluasi sesuai dengan tingkat keparahan pembentukan.

5. Persyaratan Lapisan dan Tabung Harus Dipisahkan

ASTM A787 menetapkan persyaratan untuk tabung mekanis berlapis logam jadi, sementara substrat baja berlapis aluminium biasanya ditentukan sesuai dengan spesifikasi lembaran berlapis yang berlaku.

Oleh karena itu, pesanan yang lengkap secara teknis harus mengidentifikasi spesifikasi tabung dan kondisi lapisan yang diperlukan.

Keunggulan Teknis Kami

1. Kontrol Lapisan Sambungan Las

Kekhawatiran pembeli:
Strip induk mungkin memiliki lapisan aluminium yang seragam, tetapi pengelasan ERW secara lokal mengganggu lapisan di sekitar sambungan longitudinal.

Untuk komponen knalpot otomotif, membiarkan area ini tidak terlindungi secara memadai dapat menciptakan jalur korosi terlokalisasi bahkan ketika permukaan tabung yang tersisa dilapisi aluminium dengan benar.

Pendekatan kontrol kami:

• Posisi sambungan las dipantau terus menerus selama produksi.

• Kondisi manik las dikontrol sebelum pembentukan hilir.

• Pelapisan ulang atau perlindungan zona las dapat ditentukan untuk area sambungan.

• Inspeksi visual dilakukan untuk diskontinuitas lapisan, pengelupasan, dan substrat yang terbuka.

• Kondisi sambungan las dapat dimasukkan dalam rencana inspeksi yang disepakati.

Oleh karena itu, kondisi lapisan zona las harus diperlakukan terpisah dari kondisi lapisan strip induk.

2. Tipe Lapisan dan Massa Lapisan Ditentukan, Tidak Diasumsikan

Kekhawatiran pembeli:
“Tabung berlapis aluminium” saja tidak mendefinisikan kimia lapisan atau massa lapisan.

Oleh karena itu, dua tabung yang digambarkan sebagai berlapis aluminium dapat berkinerja berbeda di bawah oksidasi suhu tinggi, kondensasi, dan pembentukan.

Pendekatan kontrol kami:

Spesifikasi pembelian dapat mengidentifikasi:

• Tipe lapisan ASTM A463/A463M

• Lapisan Al-Si Tipe 1 atau lapisan aluminium Tipe 2

• Penunjukan lapisan yang diperlukan

• Massa lapisan

• Kondisi permukaan

• Kondisi berminyak atau kering

• Persyaratan daya rekat lapisan

Dokumentasi strip berlapis yang masuk diperiksa terhadap spesifikasi lapisan yang dipesan sebelum produksi tabung.

3. Kontrol Dimensi untuk Pembengkokan dan Perakitan Otomotif

Kekhawatiran pembeli:
Sebuah tabung dapat memenuhi persyaratan OD dan ketebalan dinding nominal dasar tetapi masih menimbulkan masalah selama pembengkokan robotik atau perakitan sistem knalpot jika keovalan, variasi dinding, atau posisi las tidak stabil.

Kemungkinan konsekuensinya meliputi:

• Keovalan berlebihan pada tikungan

• Kerutan

• Dukungan mandrel yang buruk

• Ekspansi ujung yang tidak stabil

• Kebocoran klem

• Ketidaksejajaran selama perakitan otomatis

Pendekatan kontrol kami:

Untuk pesanan tabung otomotif, inspeksi dapat mencakup:

• Diameter luar

• Ketebalan dinding

• Keovalan

• Kelurusan

• Panjang

• Posisi sambungan las

• Kondisi ujung

• Kinerja pembengkokan

• Kinerja ekspansi

Batas dimensi spesifik proyek yang lebih ketat dapat disepakati di mana proses pembengkokan hilir membutuhkan konsistensi yang lebih besar daripada toleransi ASTM dasar.

Standar Pelaksanaan

Aplikasi

Tabung Penghubung Knalpot Otomotif

Aplikasi spesifik untuk tabung berlapis aluminium ASTM A787 adalah tabung penghubung antara knalpot otomotif dan komponen sistem knalpot yang berdekatan.

Komponen ini terpapar pada:

• Gas buang panas

• Siklus pemanasan dan pendinginan berulang

• Kondensat yang dihasilkan selama start dingin

• Kelembaban jalan eksternal

• Garam jalan dan puing-puing

• Getaran mekanis

• Operasi pembengkokan tabung dan pembentukan ujung selama manufaktur

Baja karbon berlapis aluminium Al-Si memberikan kombinasi praktis antara kemampuan bentuk substrat, ketahanan oksidasi termal, dan perlindungan korosi eksternal untuk komponen ini.

Untuk aplikasi knalpot, OD tabung, ketebalan dinding, radius tikungan, penunjukan lapisan, perlindungan sambungan, dan persyaratan ekspansi ujung harus ditetapkan dari gambar rakitan knalpot akhir daripada hanya dipilih dari dimensi tabung nominal.

Komposisi Kimia

Pemilihan Grade

1008
Paling cocok untuk pembentukan berat di mana kandungan karbon rendah dan daktilitas tinggi lebih disukai.

1010
Grade karbon rendah yang seimbang cocok untuk pembengkokan, pengelasan, dan komponen mekanis otomotif umum.

1015
Memberikan kekuatan yang sedikit lebih tinggi sambil mempertahankan kemampuan bentuk yang berguna.

1018
Kandungan mangan dan karbon yang lebih tinggi memberikan kekuatan yang meningkat dibandingkan dengan 1008/1010, tetapi persyaratan pembentukan harus dievaluasi lebih hati-hati.

1021
Digunakan di mana kekuatan substrat yang lebih tinggi diperlukan dan tingkat keparahan pembentukan relatif sedang.

Sifat Mekanik

Spesifikasi Pembelian yang Direkomendasikan

Untuk tabung berlapis aluminium ASTM A787 otomotif, RFQ yang lengkap secara teknis harus mencakup:

Standar: ASTM A787/A787M
Produk: Tabung mekanis baja karbon berlapis aluminium ERW
Grade: 1008 / 1010 / 1015 / 1018 / 1021
Lapisan: ASTM A463/A463M Tipe 1 Al-Si atau alternatif yang ditentukan
Penunjukan lapisan: Ditentukan oleh pembeli
OD: Sesuai gambar komponen
Ketebalan dinding: Sesuai gambar komponen
Panjang: Panjang tetap atau acak
Toleransi OD: Ditentukan
Toleransi dinding: Ditentukan
Keovalan: Ditentukan jika pembengkokan kritis
Kelurusan: Ditentukan
Perlakuan sambungan las: Dilapisi ulang/dilindungi jika diperlukan
Permukaan: Kering atau berminyak
Fabrikasi: Pembengkokan/pembentukan ujung/pemotongan sesuai kebutuhan
Inspeksi: Uji dimensi, lapisan, sambungan las, dan pembentukan sesuai kesepakatan
Dokumentasi: Dokumentasi material dan inspeksi sesuai spesifikasi pembelian
