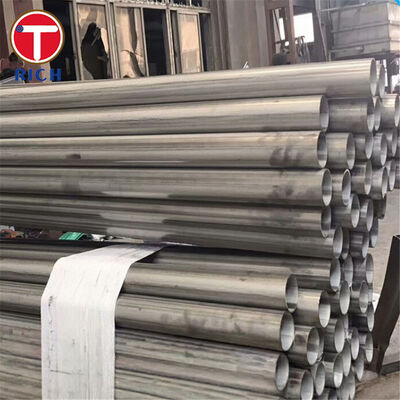

BS 6323-7 Tabung baja las busur tenggelam untuk otomotif dan teknik mesin

BS 6323-7 tabung baja las busur tenggelam adalah tabung baja karbon las longitudinal yang dimaksudkan untuk aplikasi otomotif, mekanik, dan teknik umum.Standar ini secara khusus berlaku untuk tabung las busur tenggelam dengan diameter luar 150 mm dan lebih tinggi dan mendefinisikan dua kelas bahan: SAW 4 dan SAW 5.

Tabung-tabung ini diproduksi dengan pengelasan ujung longitudinal lempeng baja preformed atau skelp menggunakan proses pengelasan busur tenggelam otomatis.Untuk tabung berukuran dingin, perawatan panas dapat diterapkan jika diperlukan.

BS 6323-7:1982 adalah standar Inggris yang bersejarah dan telah ditarik.pembeli harus mengkonfirmasi apakah spesifikasi asli BS 6323-7 diwajibkan secara kontraktual atau apakah pengganti BS EN 10296-1 harus digunakan.

Spesifikasi

Fitur Utama

Geometri Diameter Besar Terkontrol

BS 6323-7 secara khusus ditujukan untuk tabung dengan diameter luar 150 mm atau lebih.membuat spesifikasi cocok untuk bagian tabung mekanis yang dilas yang relatif besar.

Toleransi diameter luar dikontrol ke ± 0,75% atau ± 10 mm, tergantung pada mana yang menghasilkan penyimpangan yang lebih kecil yang diizinkan.selain penguatan eksternal pada las.

Tingkat kekuatan tarik yang ditentukan

SAW 4 memiliki kekuatan yield minimum 235 MPa dan kekuatan tarik minimum 410 MPa.

SAW 5 memberikan kekuatan yield minimum yang lebih tinggi 340 MPa dan kekuatan tarik minimum 490 MPa.

Perbedaan ini memungkinkan desainer dan pembeli untuk memilih tingkat kekuatan sesuai dengan persyaratan beban mekanik dari komponen jadi.

Integritas Las Arkus yang Terendam

Tabung ini diproduksi dengan pengelasan busur tenggelam secara otomatis pada sendi punggung longitudinal dalam pelat atau skelp yang sudah dibentuk.Proses ini sangat cocok untuk tabung dengan diameter yang relatif besar dan dinding yang lebih berat karena parameter las dapat dikontrol terus menerus di sepanjang jahitan longitudinal.

Selain pengujian ketegangan, BS 6323-7 membutuhkan pengujian lentur strip.dan sampel tidak menunjukkan retakan atau cacat yang signifikan.

Manfaat Kita

1. Kontrol kualitas weld-seam untuk pembuatan berikutnya

Salah satu perhatian utama saat membeli pipa mekanik SAW berdiameter besar adalah apakah las longitudinal akan mentolerir pemotongan, pengelasan, lentur, dan pembuatan tanpa mengembangkan cacat.

Oleh karena itu produksi dapat dikendalikan di sekitar keselarasan las, input panas, penguatan las, penetrasi, dan stabilitas dimensi.memberikan metode langsung untuk mengevaluasi ductility dan soliditas zona las.

Untuk pesanan kritis, NDT tambahan seperti pemeriksaan ultrasonik las longitudinal dapat ditentukan secara terpisah dalam pesanan pembelian.

2. Kontrol Dimensi untuk perakitan dan mesin

Tabung las berdiameter besar dapat menimbulkan masalah perakitan ketika ovalasi, variasi dinding, kelenturan, atau penyimpangan panjang potong berlebihan.

BS 6323-7 memberikan OD, ketebalan, dan toleransi panjang yang ditentukan, sementara BS 6323-1 menetapkan batas lurus umum 1,5 mm per meter.Toleransi yang lebih ketat dapat disepakati ketika tabung dimaksudkan untuk mesin, pemasangan mekanik, atau perlengkapan pengelasan yang dikendalikan.

Pemeriksaan dimensi dapat mencakup OD, keliling, ketebalan dinding, kelenturan, panjang, dan geometri jahitan las sesuai dengan rencana inspeksi pembeli.

3. Pelacakan Kelas dan Inspeksi yang jelas

Pembeli profesional sering membutuhkan konfirmasi bahwa tabung yang dikirim sesuai dengan kualitas yang dipesan dan bukan hanya deskripsi baja karbon komersial.

Oleh karena itu, pesanan dapat diidentifikasi oleh kelas BS 6323-7, nomor panas, dimensi, kondisi pengiriman, dan persyaratan inspeksi.Komposisi kimia dan sifat tarik dapat diverifikasi terhadap persyaratan SAW 4 atau SAW 5 yang sesuai.

Jika dokumentasi proyek membutuhkan spesifikasi modern,pembeli harus menyatakan ini sebelum produksi karena BS 6323-7 telah ditarik dan digantikan untuk aplikasi rekayasa mesin yang sebanding dengan BS EN 10296-1.

Standar Pelaksanaan

Standar-standar ini tidak boleh dianggap sebagai standar yang dapat diganti secara otomatis.dan kondisi pengiriman harus diperiksa secara terpisah sebelum penggantian.

Aplikasi

Perumahan poros penggerak otomotif berat

Salah satu aplikasi khusus adalah rumah tabung mekanis besar yang digunakan dalam perakitan penggerak otomotif tugas berat.

Tabung menyediakan tubuh struktural silinder yang diperlukan untuk mengirimkan atau mendukung beban mekanik sambil mempertahankan diameter, kelenturan, dan ketebalan dinding yang terkontrol untuk pemesinan berikutnya,pengelasanSAW 5 dapat dipilih di mana kekuatan output minimum yang lebih tinggi dari SAW 4 diperlukan.

Kesesuaian akhir harus dikonfirmasi dari perhitungan beban komponen yang sebenarnya, persyaratan kelelahan, desain las, dan spesifikasi teknik kendaraan yang berlaku.

Komposisi Kimia

BS 6323-7 hanya menentukan dua kelas baja, SAW 4 dan SAW 5. Oleh karena itu, menambahkan lima kelas akan membutuhkan spesifikasi bahan pencampuran dari standar yang tidak terkait dan dapat menyesatkan pembeli.Tabel di bawah ini sengaja hanya berisi dua kelas yang secara resmi ditentukan oleh BS 6323-7..

Sifat Mekanis
