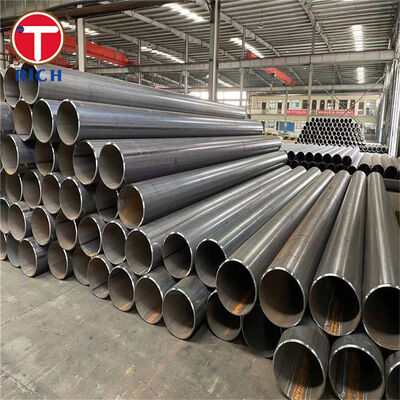

ASTM A671 Pipa Baja Las Fusi Listrik Untuk Suhu Rendah

MOQ:	1TON
Harga:	800-1000 USD/Ton
kemasan standar:	Dalam bundel atau dalam kotak kayu.
Periode pengiriman:	20-30 hari setelah produk
metode pembayaran:	L/C, D/A, D/P, T/T
Kapasitas pasokan:	60000 Ton/Ton per Tahun

Informasi Detail

Deskripsi Produk

Informasi Rinci

Tempat asal

Zhejiang/Tiongkok

Nama merek

TORICH

Sertifikasi

ISO9004 ISO14001

Nomor model

ASTM A589

Produk:

Pipa baja las fusi listrik

Standar Manufaktur:

ASTM A671/A671M

Bahan:

Baja karbon atau pelat baja paduan berkualitas bejana tekan

Nilai umum:

CA55, CB60, CB65, CB70, CC60, CC65, CC70, CD70, CD80 dan nilai ASTM A671 lainnya

Diameter Luar:

Secara nominal ≥400 mm; dimensi lain yang tersedia tergantung pada kepatuhan spesifikasi

Ketebalan Dinding:

Secara nominal ≥6 mm; dimensi lain yang tersedia tergantung pada kepatuhan spesifikasi

Panjang:

1–12 m, dapat disesuaikan

Perlakuan Panas:

Tidak ada, menghilangkan stres, dinormalisasi, dinormalisasi dan ditempa, dipadamkan dan ditempa, at

Deskripsi Produk

ASTM A671 Pipa Baja Las Fusi Listrik Untuk Suhu Rendah

Pipa Baja Las Fusi Listrik ASTM A671 untuk Suhu Rendah

Pipa baja las fusi listrik ASTM A671 diproduksi dari pelat baja karbon atau paduan berkualitas bejana tekan dengan tambahan logam pengisi selama pengelasan. Pipa ini dirancang terutama untuk sistem perpipaan bertekanan tinggi yang beroperasi pada suhu atmosfer dan lebih rendah.

Grade ASTM A671 mengidentifikasi pelat bejana tekan yang digunakan untuk pembuatan pipa, sedangkan nomor kelas mendefinisikan perlakuan panas pipa yang diperlukan, pemeriksaan radiografi, dan kondisi pengujian tekanan. Grade baja karbon umum meliputi CB60, CB65, CB70, CC60, CC65, dan CC70. Untuk perpipaan bertekanan suhu rendah, seri CC butiran halus yang diproduksi dari pelat ASTM A516/A516M sering kali ditentukan.

ASTM A671 secara nominal mencakup pipa dengan diameter luar 400 mm atau lebih besar dan ketebalan dinding 6 mm atau lebih. Dimensi lain juga dapat dipasok jika semua persyaratan yang berlaku dari spesifikasi terpenuhi.

Spesifikasi

Item	Spesifikasi
Produk	Pipa Baja Las Fusi Listrik
Standar Manufaktur	ASTM A671/A671M
Material	Pelat baja karbon atau paduan berkualitas bejana tekan
Proses Manufaktur	Pengelasan Fusi Listrik dengan logam pengisi
Grade Umum	CA55, CB60, CB65, CB70, CC60, CC65, CC70, CD70, CD80 dan grade ASTM A671 lainnya
Grade Suhu Rendah yang Direkomendasikan	CC60, CC65, CC70 dan grade nikel/paduan yang ditentukan proyek
Diameter Luar	Secara nominal ≥400 mm; dimensi lain tersedia tunduk pada kepatuhan spesifikasi
Ketebalan Dinding	Secara nominal ≥6 mm; dimensi lain tersedia tunduk pada kepatuhan spesifikasi
Panjang	1–12 m, dapat disesuaikan
Toleransi OD	±0.5% dari OD yang ditentukan, berdasarkan pengukuran keliling
Ketidakbulatan	Perbedaan maksimum 1% antara diameter luar mayor dan minor
Toleransi Ketebalan Dinding	Ketebalan dinding aktual minimum tidak lebih dari 0.3 mm di bawah ketebalan nominal yang ditentukan
Kelurusan / Penyelarasan	Deviasi maksimum 3 mm di bawah penggaris lurus 3 m
Toleransi Panjang	Ujung yang tidak dimesin: -0 / +13 mm
Kondisi Permukaan	Polos, diledakkan dengan pasir, primer bengkel, atau dilapisi sesuai spesifikasi
Ujung Pipa	Ujung polos, ujung miring, atau ujung dimesin
Perlakuan Panas	Tidak ada, peredaan tegangan, dinormalisasi, dinormalisasi dan ditemper, dikuens dan ditemper, atau perlakuan lain sesuai kelas yang ditentukan
Pemeriksaan Las	Sesuai penunjukan kelas ASTM A671
Uji Tekanan	Sesuai penunjukan kelas ASTM A671
Pengujian Tambahan	Pengujian impak, NDT, UT pelat, atau pengujian tambahan jika ditentukan dalam pesanan pembelian

Fitur Utama

Grade dan Kelas Didefinisikan Terpisah

ASTM A671 tidak menggunakan grade saja untuk mendefinisikan kondisi pipa jadi.

Contoh:

ASTM A671 CC60 Kelas 22

CC60 mengidentifikasi pipa yang diproduksi dari pelat baja karbon butiran halus yang dikill ASTM A516/A516M Grade 60.

Kelas 22 berarti:

Pipa mengalami peredaan tegangan setelah pengelasan.
Las diperiksa secara radiografis.
Pipa diuji tekan.

Identifikasi grade-plus-kelas ini penting saat menentukan pipa untuk sistem bertekanan karena dua pipa dengan grade yang sama dapat memiliki kondisi perlakuan panas dan inspeksi yang berbeda.

Geometri Diameter Besar Terkendali

ASTM A671 menetapkan batas dimensi yang sesuai untuk pipa bertekanan fabrikasi:

Toleransi diameter luar: ±0.5%
Ketidakbulatan maksimum: 1%
Deviasi penyelarasan: maksimum 3 mm di atas 3 m
Ketebalan dinding minimum: tidak lebih dari 0.3 mm di bawah ketebalan nominal
Toleransi panjang ujung yang tidak dimesin: -0 / +13 mm

Kontrol ini sangat penting untuk pengelasan lapangan berdiameter besar, penyelarasan flensa, fabrikasi spool, dan persiapan sambungan keliling.

Kelas Uji Las dan Tekanan yang Didefinisikan

ASTM A671 menyediakan beberapa kelas manufaktur sehingga inspeksi dapat disesuaikan dengan persyaratan proyek.

Kelas	Perlakuan Panas Pipa	Pemeriksaan Radiografis	Uji Tekanan
10	Tidak ada	Tidak	Tidak
11	Tidak ada	Ya	Tidak
12	Tidak ada	Ya	Ya
13	Tidak ada	Tidak	Ya
20	Diredakan Tegangan	Tidak	Tidak
21	Diredakan Tegangan	Ya	Tidak
22	Diredakan Tegangan	Ya	Ya
23	Diredakan Tegangan	Tidak	Ya
30	Dinormalisasi	Tidak	Tidak
31	Dinormalisasi	Ya	Tidak
32	Dinormalisasi	Ya	Ya
33	Dinormalisasi	Tidak	Ya
40	Dinormalisasi dan Ditemper	Tidak	Tidak
41	Dinormalisasi dan Ditemper	Ya	Tidak
42	Dinormalisasi dan Ditemper	Ya	Ya
43	Dinormalisasi dan Ditemper	Tidak	Ya
50	Dikuens dan Ditemper	Tidak	Tidak
51	Dikuens dan Ditemper	Ya	Tidak
52	Dikuens dan Ditemper	Ya	Ya
53	Dikuens dan Ditemper	Tidak	Ya

Kelas perlakuan panas presipitasi tambahan tersedia untuk grade paduan yang berlaku.

Keunggulan Kami

1. Bagaimana Kelas ASTM A671 yang Benar Dapat Dikonfirmasi Sebelum Produksi?

Risiko pengadaan umum adalah hanya menentukan “ASTM A671 CC60” tanpa mendefinisikan kelas yang diperlukan. Grade saja mengidentifikasi pelat dasar tetapi tidak sepenuhnya mendefinisikan perlakuan panas, radiografi, atau pengujian tekanan.

Oleh karena itu, sebelum produksi, deskripsi material dapat dikonfirmasi dalam format lengkap seperti:

ASTM A671/A671M CC60 Kelas 22

Rute manufaktur kemudian dapat dicocokkan langsung dengan pesanan:

Pelat bejana tekan → pembentukan → pengelasan EFW → peredaan tegangan → pemeriksaan radiografis → pengujian tekanan → inspeksi dimensi.

Ini mengurangi ambiguitas antara pesanan pembelian, rute produksi, rencana inspeksi, dan dokumentasi material.

2. Bagaimana Integritas Las Dikendalikan untuk Layanan Tekanan?

Untuk proyek yang memerlukan pemeriksaan las terverifikasi, Kelas 11/12, 21/22, 31/32, 41/42, dan 51/52 mencakup persyaratan pemeriksaan radiografis sesuai ASTM A671.

Jika kelas yang sesuai dengan uji tekanan dipesan, setiap batch produksi juga dapat didokumentasikan dengan catatan uji tekanan yang berlaku.

Dokumentasi inspeksi yang tersedia dapat mencakup:

Ketertelusuran nomor panas material
Sertifikat material pelat
Identifikasi prosedur pengelasan
Catatan pemeriksaan radiografis
Catatan uji tekanan
Laporan uji mekanis
Laporan inspeksi dimensi
Sertifikat inspeksi material akhir

NDT tambahan atau pengujian impak dapat dimasukkan jika diperlukan oleh spesifikasi proyek.

3. Bagaimana Pipa Berdiameter Besar Dikendalikan untuk Kesesuaian Lapangan?

Pipa EFW besar memerlukan kontrol OD dan ketebalan dinding yang lebih dari nominal. Ovalitas dan penyelarasan longitudinal secara langsung memengaruhi persiapan pengelasan lapangan keliling.

Oleh karena itu, pipa jadi diperiksa terhadap batas dimensi ASTM A671 termasuk:

OD: ±0.5%
Ketidakbulatan: ≤1%
Penyelarasan: ≤3 mm di atas 3 m
Ketebalan dinding minimum: tidak lebih dari 0.3 mm di bawah ketebalan nominal

Untuk proyek fabrikasi, titik inspeksi dimensi tambahan seperti diameter ujung, ketegakan ujung, geometri miring, keliling, dan panjang pipa dapat dimasukkan dalam rencana inspeksi.

Standar Pelaksanaan

Sistem Standar	Standar Relevan	Deskripsi
ASTM	ASTM A671/A671M	Pipa baja las fusi listrik untuk suhu atmosfer dan lebih rendah
ASTM	ASTM A20/A20M	Persyaratan umum untuk pelat baja yang digunakan untuk bejana tekan
ASTM	ASTM A370	Metode pengujian mekanis untuk produk baja
EN	EN 10217 Seri	Tabung baja las untuk keperluan tekanan; grade material harus dipilih sesuai kondisi layanan
JIS	JIS G 3460	Pipa baja untuk layanan suhu rendah
GOST	Spesifikasi pipa bertekanan GOST yang berlaku	Persyaratan grade dan desain harus diperiksa terhadap spesifikasi proyek individu
GB	Spesifikasi perpipaan bertekanan atau suhu rendah GB/T yang berlaku	Kesetaraan material harus diverifikasi berdasarkan kimia, sifat mekanis, persyaratan impak, dan rute manufaktur

Grade ASTM, EN, JIS, GOST, dan GB tidak boleh dianggap dapat dipertukarkan secara otomatis. Substitusi harus dikonfirmasi berdasarkan komposisi kimia, kekuatan mekanis, suhu uji impak, proses pengelasan, perlakuan panas, persyaratan inspeksi, dan kode desain tekanan yang berlaku.

Aplikasi

Header Transfer Gas Alam Suhu Rendah Terminal LNG

Pipa EFW ASTM A671 CC60 atau CC65 dapat ditentukan untuk header transfer gas alam suhu rendah berdiameter besar di fasilitas penanganan LNG ketika grade, kelas, persyaratan uji impak, suhu desain, dan kode perpipaan yang berlaku diverifikasi oleh insinyur proyek.

Untuk aplikasi ini, Kelas 22 atau Kelas 32 umumnya dipertimbangkan di mana perlakuan panas pasca-pengelasan atau normalisasi, pemeriksaan las radiografis, dan pengujian tekanan diperlukan oleh spesifikasi proyek.

Pemilihan material yang tepat harus didasarkan pada suhu logam desain minimum dan kinerja impak Charpy yang diperlukan daripada kekuatan pipa saja.

Komposisi Kimia

Nilai-nilai berikut menunjukkan persyaratan kimia pelat ASTM yang representatif yang digunakan untuk memproduksi lima grade pipa baja karbon ASTM A671 umum.

Nilai didasarkan pada analisis panas. Batas karbon yang ditunjukkan di bawah berlaku untuk pelat A515 hingga ketebalan 25 mm dan pelat A516 hingga ketebalan 12.5 mm. Batas karbon meningkat untuk ketebalan pelat yang lebih besar; oleh karena itu, ketebalan pelat yang berlaku harus selalu diperiksa terhadap persyaratan ASTM A515/A515M atau ASTM A516/A516M yang sesuai.

Grade ASTM A671	Pelat Dasar	C Maks. %	Mn %	Si %	P Maks. %	S Maks. %
CB60	ASTM A515 Gr.60	0.24	0.90 maks.	0.15–0.40	0.025	0.025
CB65	ASTM A515 Gr.65	0.28	0.90 maks.	0.15–0.40	0.025	0.025
CC60	ASTM A516 Gr.60	0.21	0.60–0.90*	0.15–0.40	0.025	0.025
CC65	ASTM A516 Gr.65	0.24	0.85–1.20	0.15–0.40	0.025	0.025
CC70	ASTM A516 Gr.70	0.27	0.85–1.20	0.15–0.40	0.025	0.025

Sifat Mekanis

Grade pipa ASTM A671 memperoleh tingkat kekuatan logam dasarnya dari spesifikasi pelat bejana tekan yang sesuai.

Grade ASTM A671	Pelat Dasar	Kekuatan Luluh Min. MPa	Kekuatan Tarik MPa	Elongasi dalam 50 mm Min. %	Elongasi dalam 200 mm Min. %
CB60	ASTM A515 Gr.60	220	415–550	25	21
CB65	ASTM A515 Gr.65	240	450–585	23	19
CC60	ASTM A516 Gr.60	220	415–550	25	21
CC65	ASTM A516 Gr.65	240	450–585	23	19
CC70	ASTM A516 Gr.70	260	485–620	21	17

ASTM A671 Pipa Baja Las Fusi Listrik Untuk Suhu Rendah

T: Apakah Anda perusahaan dagang atau produsen?

A: produsen, juga bisa berdagang.

T: Berapa lama waktu pengiriman Anda?

A: Umumnya, 10-15 hari jika barang tersedia, atau 30-40 hari jika barang tidak tersedia, tergantung jumlahnya.

T: Apakah Anda menyediakan sampel? gratis atau tambahan?

A: Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

T: Apa syarat pembayaran Anda?

A: Pembayaran=2000USD, 30% T/T di muka, saldo sebelum pengiriman.

Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi saya.
